پنجره آلومینیومی به دلیل وزن سبک، مقاومت بالا در برابر عوامل جوی و انعطاف‌پذیری در طراحی، از محبوب‌ترین گزینه‌ها در صنعت ساختمان به شمار می‌روند. این راهنما، شما را از مرحله آماده‌سازی تا نصب نهایی، با جزئیات فرآیند ساخت این نوع پنجره‌ها آشنا خواهد کرد.
ابزار و تجهیزات مورد نیاز برای ساخت پنجره آلومینیومی
ساخت پنجره آلومینیومی نیازمند ترکیبی از ابزارهای دستی دقیق و ماشین‌آلات پیشرفته صنعتی است تا از دقت و کیفیت نهایی محصول اطمینان حاصل شود.
ابزارهای دستی
- متر و خط‌کش: برای اندازه‌گیری دقیق ابعاد پروفیل‌ها و محل برش.
- تراز: جهت اطمینان از تراز بودن اجزا در مراحل مونتاژ و نصب.
- پیچ گوشتی و پیچ‌بند: برای اتصال قطعات با پیچ.
- چکش و انبر: برای عملیات جزئی و تنظیمات نهایی.
- گیره یا کلمپ: برای ثابت نگه داشتن پروفیل‌ها در حین برش و مونتاژ.
- عینک و دستکش ایمنی: ابزارهای ضروری برای حفاظت فردی.
ماشین آلات و تجهیزات صنعتی
- دستگاه برش پروفیل آلومینیوم (اره تک سر و دوسر اتوماتیک):برای برش دقیق پروفیل‌ها در زوایای مختلف (۴۵ و ۹۰ درجه). دستگاه‌های دوسر اتوماتیک سرعت و دقت بالاتری را فراهم می‌کنند.
- ماشین کپی فرز آلومینیوم: برای ایجاد سوراخ‌ها و شیارها برای نصب دستگیره، قفل و یراق‌آلات.
- فرز پروفیل میانی (مولین): برای فرز کردن پروفیل‌های میانی (مولین) که در تقسیم‌بندی پنجره کاربرد دارند.
- پرس گوشه آلومینیوم: برای اتصال محکم گوشه‌های فریم پنجره با استفاده از لقمه‌های پرس.
- پانچ هیدرو پنوماتیکی: برای سوراخ‌کاری دقیق و تمیز در پروفیل‌ها.
- میز مونتاژ و خط تولید خودکار: برای تسهیل فرآیند مونتاژ و افزایش سرعت تولید.
- ماشین‌آلات CNC: برای کنترل دقیق و خودکار فرآیندهای برش، فرز و سوراخ‌کاری.

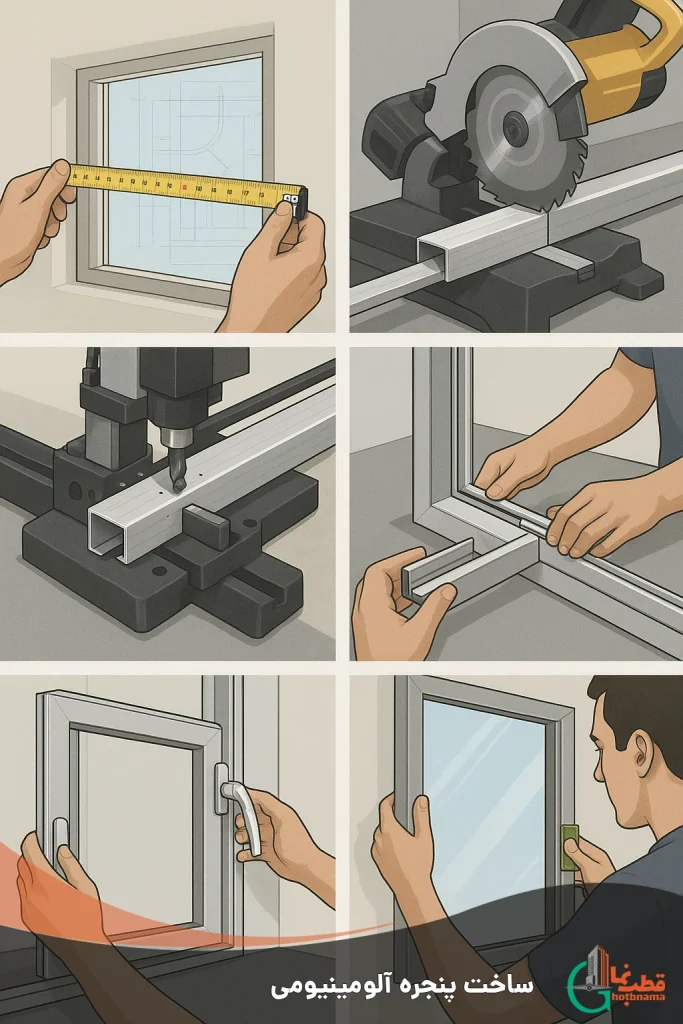

ساخت پنجره آلومینیومی ساده: گام به گام
ساخت پنجره آلومینیومی ساده، پایه و اساس ساخت انواع پیچیده‌تر است. این مراحل نیازمند دقت و رعایت اصول فنی است.
مرحله ۱: طراحی و اندازه گیری دقیق
اولین گام، طراحی دقیق پنجره و اندازه‌گیری محل نصب است. این مرحله شامل بررسی ابعاد بازشو، تعیین نوع بازشو (لولا، کشویی و غیره)، و در نظر گرفتن جزئیات معماری ساختمان است. استفاده از نرم‌افزارهای طراحی (مانند CAD) برای این منظور توصیه می‌شود تا طرح نهایی با دقت بالا تهیه شود.
مرحله ۲: برش پروفیل‌ها
بر اساس نقشه‌های طراحی شده، پروفیل‌های آلومینیومی با استفاده از اره‌های مخصوص برش آلومینیوم (تک سر یا دوسر اتوماتیک) برش داده می‌شوند. دقت در این مرحله بسیار حیاتی است، زیرا هرگونه خطای ابعادی منجر به عدم تطابق در مراحل بعدی خواهد شد. برش‌ها معمولاً در زوایای ۴۵ یا ۹۰ درجه انجام می‌شوند.
مرحله ۳: فرزکاری و پانچ
پس از برش، پروفیل‌ها برای فرزکاری و پانچ آماده می‌شوند. در این مرحله، با استفاده از دستگاه‌های کپی فرز و پانچ، شیارها و سوراخ‌های لازم برای نصب یراق‌آلات، دستگیره‌ها و سیستم‌های زهکشی آب ایجاد می‌شود. فرزکاری دقیق مولین‌ها (پروفیل‌های میانی) نیز در این مرحله انجام می‌گیرد تا اتصالات محکم و بدون درز باشند.
مرحله ۴: مونتاژ فریم
قطعات پروفیل برش خورده و فرزکاری شده، در این مرحله به یکدیگر متصل می‌شوند تا فریم اصلی پنجره شکل گیرد. این اتصال می‌تواند با استفاده از پیچ‌ها و نبشی‌های مخصوص (برای اتصال ۹۰ درجه) یا با استفاده از دستگاه پرس گوشه و لقمه‌های مخصوص (برای اتصال ۴۵ درجه) انجام شود. درزها باید کاملاً محکم و تراز باشند.
مرحله ۵: نصب یراق آلات
پس از مونتاژ فریم، نوبت به نصب یراق‌آلات می‌رسد. این شامل نصب لولاها، دستگیره‌ها، قفل‌ها و سایر مکانیسم‌های بازشو است. یراق‌آلات باید به دقت و بر اساس نوع بازشو و عملکرد مورد انتظار نصب شوند تا پنجره به راحتی باز و بسته شود و امنیت لازم را فراهم آورد.
مرحله ۶: نصب شیشه
در این مرحله، شیشه (معمولاً تک جداره برای پنجره‌های ساده) در فریم پنجره قرار می‌گیرد. برای تثبیت شیشه و جلوگیری از لرزش، از زهوارهای پلاستیکی یا لاستیکی و همچنین چسب‌های مخصوص استفاده می‌شود. اطمینان از آب‌بندی مناسب اطراف شیشه برای جلوگیری از نفوذ آب و هوا حیاتی است.
مرحله ۷: کنترل کیفی و رگلاژ
پس از اتمام مونتاژ و نصب شیشه، پنجره باید تحت کنترل کیفی دقیق قرار گیرد. این شامل بررسی ابعاد نهایی، تراز بودن، عملکرد صحیح یراق‌آلات، و اطمینان از عدم وجود هرگونه نقص در ظاهر یا ساختار است. در صورت نیاز، رگلاژهای لازم برای بهبود عملکرد و تنظیمات نهایی انجام می‌شود.
تفاوت ساخت پنجره آلومینیومی ساده و دوجداره
تفاوت اصلی بین پنجره آلومینیومی ساده و دوجداره در نوع پروفیل و شیشه به کار رفته است که تأثیر مستقیمی بر عملکرد عایق‌بندی آن‌ها دارد. پنجره‌های ساده از پروفیل‌های آلومینیومی نرمال و شیشه تک جداره استفاده می‌کنند که عایق‌بندی حرارتی و صوتی محدودی دارند. در مقابل، پنجره‌های دوجداره از پروفیل‌های ترمال بریک بهره می‌برند که دارای نوارهای پلی‌آمید عایق هستند. این نوارهای پلی‌آمید (معمولاً از الیاف شیشه متراکم) مانع از انتقال حرارت از یک سمت پروفیل به سمت دیگر می‌شوند. همچنین، پنجره‌های دوجداره شامل دو لایه شیشه با یک فضای پر شده از هوا یا گاز خنثی (مانند آرگون یا کریپتون) بین آن‌ها هستند که عایق‌بندی حرارتی و صوتی فوق‌العاده‌ای را فراهم می‌آورند و به کاهش قابل توجه اتلاف انرژی کمک می‌کنند.

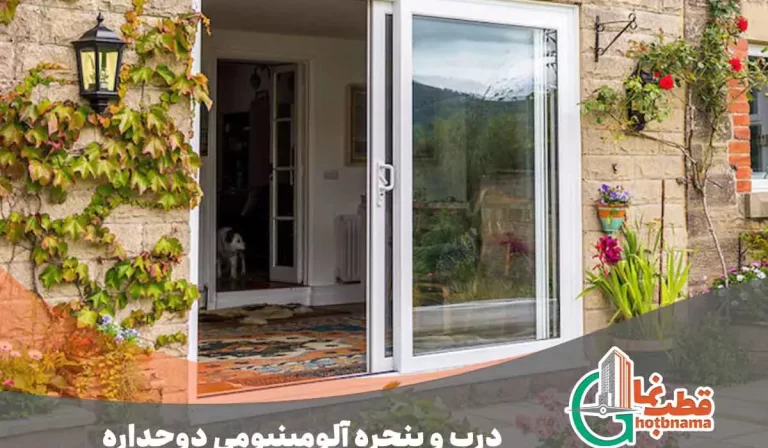

ساخت پنجره آلومینیومی دوجداره: آموزش جامع
ساخت پنجره دوجداره آلومینیومی فرآیندی پیچیده‌تر است که به دقت و تخصص بیشتری نیاز دارد، اما نتیجه آن، بهبود چشمگیر در بهره‌وری انرژی و آرامش محیط زندگی است.
آشنایی با پروفیل ترمال بریک
پروفیل ترمال بریک (Thermal Break) ستون فقرات پنجره‌های آلومینیومی دوجداره است. این پروفیل‌ها به گونه‌ای طراحی شده‌اند که با استفاده از نوارهای عایق پلی‌آمید، اتصال فلزی بین جداره داخلی و خارجی فریم را قطع می‌کنند. این جداسازی حرارتی، مانع از انتقال سرما در زمستان و گرما در تابستان از طریق فریم می‌شود و نقش کلیدی در کاهش اتلاف انرژی و جلوگیری از پدیده تعریق (کندانساسیون) ایفا می‌کند.
مراحل اختصاصی ساخت پنجره دوجداره
آماده سازی پروفیل ترمال بریک
برش و آماده‌سازی پروفیل‌های ترمال بریک همانند پروفیل‌های ساده انجام می‌شود، با این تفاوت که به یکپارچگی نوار پلی‌آمید در طول فرآیند برش و فرزکاری باید توجه ویژه‌ای شود تا خواص عایق‌بندی آن از بین نرود. برخی فرآیندهای خاص مانند رولینگ دو پروفیل آلومینیومی با نوار پلی‌آمید نیز در مرحله تولید پروفیل انجام می‌شود.
مونتاژ و آب بندی با EPDM
در مراحل مونتاژ فریم، علاوه بر اتصال با پیچ یا پرس گوشه، استفاده از لاستیک‌های آب‌بندی EPDM (اتیلن پروپیلن داین مونومر) در هر گوشه از فریم‌ها و در نقاط تماس با شیشه بسیار حیاتی است. این لاستیک‌ها بیشترین حد ممکن از عایق‌بندی و آب‌بندی پنجره را تضمین می‌کنند و مانع از نفوذ هوا و آب می‌شوند.
پر کردن فضای بین شیشه‌ها با گاز
یکی از مهم‌ترین مراحل در ساخت پنجره دوجداره، پر کردن فضای خالی بین دو لایه شیشه با گازهای خنثی مانند آرگون یا کریپتون است. این گازها به دلیل رسانایی حرارتی پایین‌تر نسبت به هوا، عایق‌بندی فوق‌العاده‌ای را فراهم می‌کنند. فرآیند پر کردن گاز در محیطی کنترل شده و با دستگاه‌های مخصوص انجام می‌شود تا از خلوص و میزان صحیح گاز اطمینان حاصل شود.
فرآیندهای تکمیلی در تولید پنجره آلومینیومی
پس از اتمام ساخت فریم و قبل از نصب نهایی، پروفیل‌های آلومینیومی می‌توانند تحت فرآیندهای تکمیلی قرار گیرند تا مقاومت و زیبایی آن‌ها افزایش یابد.
- آنودایزینگ (Anodizing): این فرآیند الکتروشیمیایی یک لایه اکسید محافظ و مقاوم در برابر خوردگی روی سطح آلومینیوم ایجاد می‌کند. آنودایزینگ همچنین قابلیت رنگ‌پذیری آلومینیوم را بهبود می‌بخشد و ظاهری مات یا براق به آن می‌دهد.
- رنگ‌کاری پودری (Powder Coating): در این روش، رنگ به صورت پودر الکترواستاتیکی روی سطح پروفیل پاشیده می‌شود و سپس در کوره پخته می‌شود تا یک پوشش یکنواخت، مقاوم و با دوام بالا ایجاد شود. این فرآیند امکان انتخاب طیف وسیعی از رنگ‌ها و بافت‌ها را فراهم می‌کند، از جمله طرح‌های شبیه چوب.
هزینه ساخت پنجره آلومینیوم
هزینه ساخت و نصب پنجره آلومینیومی می‌تواند بر اساس عوامل متعددی متغیر باشد. درک این عوامل به شما کمک می‌کند تا برآورد دقیق‌تری از هزینه‌ها داشته باشید.
نوع پروفیل (نرمال، ترمال بریک): پروفیل‌های ترمال بریک به دلیل تکنولوژی پیچیده‌تر و خواص عایق‌بندی برتر، معمولاً گران‌تر از پروفیل‌های آلومینیومی نرمال هستند. انتخاب بین این دو نوع به بودجه و نیازهای عایق‌بندی شما بستگی دارد.
نوع شیشه: شیشه تک جداره ارزان‌ترین گزینه است، در حالی که شیشه‌های دوجداره با گاز آرگون، شیشه‌های لمینت، سکوریت و Low-E (کم گسیل) به دلیل افزایش خواص عایق‌بندی، امنیتی و زیبایی، قیمت بالاتری دارند. ضخامت شیشه نیز بر هزینه تأثیرگذار است.
ابعاد و طرح پنجره: هرچه ابعاد پنجره بزرگ‌تر باشد، میزان پروفیل و شیشه مصرفی بیشتر شده و در نتیجه هزینه افزایش می‌یابد. طرح‌های پیچیده، منحنی‌ها و اشکال خاص نیز به دلیل نیاز به برش‌ها و فرزکاری‌های دقیق‌تر، گران‌تر هستند.
نوع یراق آلات: کیفیت و نوع یراق‌آلات (دستگیره‌ها، قفل‌ها، لولاها، مکانیزم‌های بازشو) نیز بر قیمت نهایی تأثیر می‌گذارد. یراق‌آلات با کیفیت بالا و برندهای معتبر، دوام و عملکرد بهتری ارائه می‌دهند اما هزینه بیشتری دارند.
دستمزد و نصب: هزینه ساخت شامل دستمزد کارگاه برای برش، مونتاژ و آماده‌سازی پنجره است. علاوه بر آن، هزینه نصب پنجره در محل نیز به صورت مجزا محاسبه می‌شود که بسته به پیچیدگی نصب و محل پروژه متغیر است.
نکات ایمنی مهم در ساخت پنجره آلومینیومی
رعایت نکات ایمنی در تمامی مراحل ساخت و نصب پنجره آلومینیومی ضروری است تا از بروز حوادث و آسیب‌های احتمالی جلوگیری شود.
- استفاده از تجهیزات حفاظت فردی (PPE): همواره از عینک ایمنی، دستکش، کفش ایمنی و لباس کار مناسب استفاده کنید.
- ایمنی دستگاه‌های برش: هنگام کار با اره‌های برش، از محافظ تیغه استفاده کرده و از ثابت بودن پروفیل اطمینان حاصل کنید.
- تهویه مناسب:در صورت استفاده از مواد شیمیایی یا فرآیندهای رنگ‌کاری، از تهویه مناسب محیط کار اطمینان حاصل کنید.
- حمل و نقل ایمن:پروفیل‌ها و شیشه‌ها را با دقت حمل کنید و از ابزارهای مناسب برای بلند کردن اجسام سنگین استفاده نمایید.
- رعایت اصول برق‌کاری:در هنگام کار با ماشین‌آلات برقی، از سلامت کابل‌ها و اتصالات اطمینان حاصل کنید.
