نمای کرتین وال
نمای کرتین وال (Curtain Wall) یکی از مدرن‌ترین و پرکاربردترین انواع نماهای شیشه‌ای ساختمان است که به دلیل ظاهر زیبا، عملکرد مهندسی دقیق، و قابلیت اجرای متنوع، در پروژه‌های مسکونی، تجاری و اداری مورد استفاده قرار می‌گیرد. این نوع نما به صورت سازه‌ای مستقل از اسکلت اصلی ساختمان نصب می‌شود و با ترکیبی از شیشه، آلومینیوم و قطعات فلزی، جلوه‌ای شفاف، سبک و مدرن به بنا می‌بخشد.
اجرای صحیح و دقیق نمای کرتین وال، نیازمند دانش فنی، مهارت اجرایی بالا و تسلط کامل بر جزئیات معماری و سازه‌ای است. در این میان، مجموعه قطب نما با سال‌ها تجربه تخصصی در زمینه طراحی، تولید و اجرای نمای ساختمان، به‌عنوان یکی از برترین پیمانکاران اجرای نمای کرتین وال در ایران شناخته می‌شود. این مجموعه با بهره‌گیری از نیروهای حرفه‌ای، تجهیزات روز دنیا و دانش مهندسی نوین، توانسته پروژه‌های موفق بسیاری را در سطح ملی و بین‌المللی به سرانجام برساند.
اجرای نمای کرتین وال
قطب‌نما از مرحله مشاوره و طراحی تا نصب نهایی، تمامی فرآیند اجرای نمای کرتین وال را به‌صورت یکپارچه و با رعایت کامل استانداردهای کیفی انجام می‌دهد. خدمات این مجموعه شامل انتخاب بهترین متریال، طراحی فنی بهینه، اجرای دقیق، و کنترل کیفیت در تمامی مراحل کار است؛ به‌گونه‌ای که نتیجه نهایی، نمایی مستحکم، زیبا و بادوام خواهد بود.
چنانچه قصد دارید نمایی خاص و باکیفیت برای ساختمان خود اجرا کنید، مجموعه قطب‌نما با ارائه نمونه‌کارهای موفق و تیمی متخصص، گزینه‌ای مطمئن برای اجرای نمای کرتین وال شما خواهد بود. برای دریافت مشاوره تخصصی، مشاهده نمونه‌کارها و استعلام قیمت به‌روز بر اساس متراژ پروژه، با ما تماس بگیرید یا به درگاه اینترنتی قطب‌نما مراجعه نمایید.
مراحل اجرای نمای شیشه‌ای کرتین وال توسط قطب‌نما
- بازدید و بررسی اولیه: کارشناسان قطب‌نما با بازدید دقیق از محل پروژه، شرایط سازه، نیازهای کارفرما و الزامات فنی را بررسی می‌کنند.
- نقشه‌برداری و برداشت ابعاد: با استفاده از تجهیزات دقیق، ابعاد محل نصب برداشت شده و داده‌های لازم برای طراحی و محاسبات جمع‌آوری می‌شود.
- طراحی فنی: طراحان قطب‌نما ساختار زیرسازی فلزی و تقسیمات شیشه را بر اساس سیستم منتخب (فریم‌لس، فیس‌کپ و…) طراحی می‌کنند.
- محاسبات سازه‌ای: با استفاده از نرم‌افزارهای تخصصی (Revit، Orgadata و…) محاسبات مربوط به بارگذاری، اتصالات و استحکام انجام می‌شود.
- اجرا و کنترل کیفیت: لامل‌ها، فریم‌ها و شیشه‌ها طبق نقشه و با رعایت اصول فنی نصب شده و مراحل آب‌بندی و تست نهایی انجام می‌گردد.
پروژه های اجرای نمای کرتین وال توسط گروه صنعتی قطب نما
تصاویر نمای کرتین وال
قیمت نمای کرتین وال
قیمت نمای کرتین وال بسته به نوع سیستم اجرایی، ابعاد لامل، وزن فریم، متریال و شرایط پروژه متغیر است؛ اما به طور کلی هزینه اجرای هر متر مربع نمای کرتین وال در سال ۱۴۰۴ به تفکیک نوع سیستم اجرایی به شرح زیر است:
محدوده قیمت نمای کرتین وال بر اساس سیستم اجرا:
قیمت نمای کرتین وال سیستم فیس کپ: از ۴۰,۰۰۰,۰۰۰ تا ۱۱۰,۰۰۰,۰۰۰ ریال به ازای هر متر مربع
قیمت نمای کرتین والی سیستم یوچنل: از ۴۸,۰۰۰,۰۰۰ تا ۱۳۰,۰۰۰,۰۰۰ ریال به ازای هر متر مربع
قیمت نمای سیستم تقویتی با فولاد:از ۶۵,۰۰۰,۰۰۰ تا ۹۵,۰۰۰,۰۰۰ ریال به ازای هر متر مربع
در جدول زیر قیمت انواع سیستم نمای کرتین وال اورده به تفکیک متریال و ابعاد مورد استفاده آورده شده است :
قیمت نما کرتین وال سیستم فیس کپ | ||
1 | فریم کرتین وال با لامل 5* 11 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 4 میلیون الی 6.5 میلیون تومان |
2 | فریم کرتین وال با لامل 5*13 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 4.5 میلیون الی 6.8 میلیون تومان |
3 | فریم کرتین وال با لامل 5*15.5 سانتی متری ابعاد 140*3000 سبک وزن | قیمت هر متر مربع 5 میلیون الی 7.4 میلیون تومان |
4 | فریم کرتین وال با لامل5* 15.5 سانتی متری ابعاد 140*3000 سنگین وزن | قیمت هر متر مربع 6.4 میلیون الی 10.3 میلیون تومان |
5 | فریم کرتین وال با لامل5* 18 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 7 میلیون الی 11 میلیون تومان |
قیمت نما کرتین وال سیستم یوچنل | ||
1 | فریم کرتین وال با لامل 5*12 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 4.8 میلیون الی 6.9 میلیون تومان |
2 | فریم کرتین وال با لامل 5*16 سانتی متری ابعاد 140*3000 سبک وزن | قیمت هر متر مربع 5.1 میلیون الی 7.5 میلیون تومان |
3 | فریم کرتین وال با لامل 5*18 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 7.5 میلیون الی 11.4 میلیون تومان |
4 | فریم کرتین وال با لامل5* 20 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 8.5 میلیون الی 13 میلیون تومان |
قیمت نمای کرتین وال تقویتی با فولاد | ||
1 | فریم کرتین وال با لامل 6.5*18 سانتی متری ابعاد 140*3000 | قیمت هر متر مربع 6.5 میلیون الی 9.5 میلیون تومان |
هزینه اجرای نمای کرتین وال یکی از مهم‌ترین معیارهایی است که کارفرمایان پیش از انتخاب این نوع نما در نظر می‌گیرند. باتوجه‌به تنوع بالا در طراحی و متریال‌های مورد استفاده، نمی‌توان یک قیمت دقیق و ثابت برای این نما تعیین کرد، اما بررسی جدول‌های قیمتی موجود می‌تواند دید بسیار خوبی از بازه قیمتی این نما ارائه دهد.
قیمت کرتین وال تحت تأثیر عوامل مختلفی قرار دارد که برخی از مهم‌ترین آنها عبارتند از:
- نوع سیستم اجرایی: سیستم‌های فیس کپ، یوچنل و تقویتی با فولاد، هرکدام قیمت متفاوتی دارند.
- ابعاد و نوع لامل استفاده‌شده: لامل‌های سنگین‌وزن و با ابعاد بزرگتر معمولاً گران‌تر هستند.
- وزن فریم و نوع متریال مصرفی
- نوع شیشه به‌کاررفته در نما
- ارتفاع و مساحت نمای خارجی ساختمان
- شرایط اقلیمی و موقعیت جغرافیایی پروژه
- میزان پیچیدگی طراحی و نیاز به سازه‌های خاص
- دستمزد اجرا و تجربه تیم پیمانکار
در واقع، کیفیت و سابقه شرکت اجراکننده نیز تأثیر زیادی بر هزینه نهایی دارد. مجموعه قطب‌نما به عنوان یکی از مجریان تخصصی نمای کرتین وال، با ارائه راهکارهای متنوع و متریال باکیفیت، اجرای پروژه را متناسب با بودجه کارفرما و نیازهای فنی انجام می‌دهد.
با توجه به موارد بالا، قیمت هر متر مربع نمای کرتین وال تنها پس از بازدید کارشناسی و بررسی شرایط پروژه به‌صورت دقیق قابل برآورد است. برای دریافت قیمت نهایی با مشاوران مجموعه قطب‌نما تماس حاصل فرمایید.
نمای کرتین وال چیست؟
نمای کرتین وال (Curtain Wall) نوعی نمای شیشه‌ای مدرن و پیشرفته است که به‌صورت یک پوسته مستقل و غیرباربر بر روی نمای خارجی ساختمان نصب می‌شود. در این سیستم، پنل‌های شیشه‌ای بزرگ به همراه فریم‌های فلزی – معمولاً آلومینیومی – به‌گونه‌ای طراحی می‌شوند که نه تنها جلوه‌ای زیبا و براق به ساختمان می‌بخشند، بلکه بدون انتقال هیچ‌گونه باری به سازه اصلی، تمامی فشارها و بارهای محیطی را نیز به سیستم خود منتقل کرده و در خود دفع می‌کنند. به همین دلیل، کرتین وال از نظر مهندسی سازه، یک نمای خودایستا محسوب می‌شود.
در نمای کرتین وال، شیشه‌ها مانند یک پرده عمودی به بدنه خارجی ساختمان متصل می‌شوند و نقش یک پوشش محافظ و زیبا را ایفا می‌کنند. این سیستم بیشتر در ساختمان‌های بلندمرتبه، پروژه‌های لوکس، برج‌ها، مجتمع‌های اداری و مراکز تجاری مورد استفاده قرار می‌گیرد و هدف اصلی آن، ایجاد ظاهری مدرن و در عین حال بهینه‌سازی مصرف انرژی در ساختمان است. شیشه‌هایی که در این نما به کار می‌روند اغلب دارای خاصیت عایق حرارتی و صوتی هستند و با تکنولوژی‌های پیشرفته مانند پوشش‌های Low-E یا شیشه‌های لمینت تقویت می‌شوند تا کارایی حرارتی و ایمنی نما را به‌طور چشمگیری افزایش دهند.
یکی از مهم‌ترین ویژگی‌های نمای کرتین وال این است که هیچ باری از وزن خود، یا فشار باد، طوفان، زلزله و عوامل جوی دیگر را به اسکلت ساختمان منتقل نمی‌کند. بلکه این فشارها توسط پروفیل‌های آلومینیومی و سیستم شاسی‌کشی نما تحمل می‌شوند. این ویژگی باعث افزایش عمر مفید سازه، کاهش فشارهای وارده به ساختمان و در نتیجه، ارتقاء عملکرد کلی آن می‌شود.
در زبان فارسی، نمای کرتین وال با عنوان «دیوار پرده‌ای» نیز شناخته می‌شود؛ زیرا مانند پرده‌ای شیشه‌ای و سبک بر روی اسکلت اصلی قرار می‌گیرد. این نما معمولاً از ترکیب شیشه و فلز (عمدتاً آلومینیوم) ساخته می‌شود و به همین دلیل در برخی منابع با عنوان نمای شیشه‌ای آلومینیومی نیز معرفی می‌شود. سبکی مصالح به‌کاررفته در این سیستم، علاوه بر سهولت در نصب، باعث کاهش بار مرده ساختمان می‌شود و نقش مؤثری در ایمنی و طراحی پروژه دارد.
به طور خلاصه، نمای کرتین وال یک انتخاب هوشمندانه برای معمارانی است که به‌دنبال ترکیب زیبایی، عملکرد فنی بالا و مصرف بهینه انرژی هستند. این نما نه‌تنها به سازه جلوه‌ای خاص و چشم‌گیر می‌دهد، بلکه با ویژگی‌هایی چون نورگیری حداکثری، کاهش اتلاف انرژی، مقاومت بالا در برابر شرایط جوی و نصب سریع، یکی از پیشرفته‌ترین و پرکاربردترین سیستم‌های نمای مدرن در صنعت ساختمان‌سازی امروز به شمار می‌رود.
مشخصات فنی کرتین وال
نمای کرتین وال از نظر فنی، یک سیستم خودایستا (Self-supporting) محسوب می‌شود؛ به این معنا که وزن آن مستقیماً بر روی اسکلت اصلی ساختمان منتقل نمی‌شود. این سیستم طراحی شده تا تنها وزن خود و نیروهای محیطی مانند باد و زلزله را تحمل کرده و این بارها را از طریق سازه‌های آلومینیومی (لامل‌ها) به زیرساخت انتقال دهد. چنین ساختاری باعث شده تا کرتین وال در دسته نماهای خشک و تهویه‌پذیر قرار گیرد.
یکی از ویژگی‌های کلیدی در ساختار فنی کرتین وال، استفاده از مصالح سبک و مقاومی همچون آلومینیوم است که قابلیت اتصال انواع متریال‌های پوششی نظیر ورق کامپوزیت آلومینیومی، شیشه، لوور و سرامیک را فراهم می‌کند.
از منظر ساختاری، کرتین وال ترکیبی از دو جزء اصلی دارد:
- سازه فلزی (لامل افقی و عمودی): نقش پشتیبان و اسکلت نگهدارنده شیشه‌ها را دارد.
- صفحات شیشه‌ای یا متریال پوششی دیگر: به صورت دقیق و ایمن به سازه فلزی متصل می‌شوند.
در فرآیند نصب کرتین وال، رعایت اصول مهندسی و استفاده از یراق‌آلات تخصصی همچون پیچ، مهره، براکت، گسکت و کاور کپ، اهمیت ویژه‌ای دارد. این تجهیزات وظیفه‌ی انتقال نیرو، آب‌بندی، هوابندی و نگهداری پایدار شیشه‌ها را بر عهده دارند.
از دیگر مشخصات فنی مهم می‌توان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر نیروهای جانبی و ارتعاشات
- قابلیت نصب در ارتفاع بالا بدون انتقال بار اضافی به سازه اصلی
- اجرای دقیق و مهندسی‌شده با کمترین خطای نصب
- تأمین الزامات مربوط به عایق حرارتی، صوتی، و رطوبتی
به‌طور خلاصه، نمای کرتین وال یک سیستم مهندسی‌شده با ساختاری مدرن، سبک، و ایمن است که زیبایی، عملکرد و دوام را در کنار هم فراهم می‌کند. همین ویژگی‌ها باعث شده تا این نما به گزینه‌ای محبوب در پروژه‌های اداری، تجاری و ساختمانی تبدیل شود.
مزایای نمای کرتین وال
تنوع درساختار و بازبودن دست طراحان در استفاده و بکارگیری متریال مختلف در اجرای طراحی‌های مدرن سبب محببویت روزافزون این نمای شیشه‌ای گردیده است.
ازاین‌رو از جمله مزایای نمای کرتین وال می‌توان به موارد زیر اشاره کرد:
مقاومت بالا در برابر زلزله، باد و بارندگی: ساختار مستقل کرتین وال فشار وارده را به سازه منتقل نمی‌کند و در برابر عوامل طبیعی بسیار مقاوم است.
وزن سبک و طول عمر بالا: سبک‌تر از نماهای سنتی ولی با دوام بسیار بیشتر، بدون ایجاد بار اضافی روی ساختمان.
عایق صوتی، حرارتی و رطوبتی: جلوگیری از ورود گردوغبار، آلودگی صوتی، رطوبت و اتلاف انرژی.
زیبایی ظاهری و طراحی مدرن: ظاهری شیشه‌ای و لوکس با امکان اجرای طرح‌های خلاقانه و مینیمال.
قابلیت استفاده در پروژه‌های مختلف: مناسب ساختمان‌های اداری، تجاری، مسکونی، بانک‌ها و مراکز امنیتی.
سرعت اجرای بالا و هزینه به‌صرفه: نصب سریع، نیاز کم به مصالح سنگین و کاهش هزینه‌های جانبی در درازمدت.
امکان استفاده از متریال‌های متنوع: امکان ترکیب شیشه با ورق کامپوزیت، لوور، سرامیک و سایر مصالح پوششی.
تفاوت نمای کرتن وال با دیگر نما شیشه ای
نمای کرتین وال در نگاه اول ممکن است مشابه سایر نماهای شیشه‌ای به نظر برسد، اما در ساختار، اجرا و عملکرد، تفاوت‌های مهمی با دیگر نماها دارد.
- ساختار خودایستا و عدم تحمیل بار مرده به ساختمان
برخلاف نماهای سنتی مثل سنگ، آجر یا حتی برخی نماهای شیشه‌ای، نمای کرتین وال یک سیستم کاملاً مستقل و خودایستا است.
این یعنی بار وزن شیشه‌ها مستقیماً به ساختمان منتقل نمی‌شود، بلکه به واسطه‌ی شاسی‌ها و لامل‌های فلزی به زیرسازی خاص خود منتقل می‌گردد. درنتیجه:
- فشار مرده‌ای به اسکلت اصلی وارد نمی‌شود.
- ساختمان نیاز به تقویت اضافه برای تحمل وزن نما ندارد.
- مقاومت سازه در برابر زلزله، ارتعاشات و تغییرات دما افزایش می‌یابد.
در مقابل، نماهایی مانند سنگ یا آجر مستقیماً بر بدنه‌ی ساختمان نصب می‌شوند و به طور طبیعی وزن خود را به اسکلت وارد می‌کنند که ممکن است نیاز به محاسبات سازه‌ای سنگین‌تری داشته باشند.
- نحوه اجرای متفاوت نسبت به سایر نماها
در اجرای کرتین وال، سازه به لبه دال‌های بتنی ساختمان متصل شده و به نوعی به این دال‌ها آویزان می‌شود؛
درحالی‌که در بسیاری از نماهای دیگر، متریال نمای خارجی دقیقاً بین دال‌ها قرار می‌گیرد و به ساختار اصلی وابسته است.
شیشه کرتین وال
در نمای کرتین وال، شیشه تنها یک متریال تزئینی نیست؛ بلکه یک عنصر کلیدی است که باید استانداردهای ایمنی، عملکردی و بصری را همزمان تأمین کند. بسته به نوع پروژه، موقعیت جغرافیایی، کاربری ساختمان و الزامات طراحی، انواع مختلفی از شیشه‌ها در این نما قابل استفاده هستند.
یکی از اولین تصمیم‌های مهم در طراحی کرتین وال، انتخاب تعداد لایه‌های شیشه است:
- شیشه تک‌جداره: سبک‌ترین و اقتصادی‌ترین گزینه، اما با کمترین عملکرد حرارتی و صوتی.
- شیشه دوجداره: رایج‌ترین نوع برای ساختمان‌های اداری و مسکونی، با عایق حرارتی و صوتی مناسب.
- شیشه سه‌جداره: مناسب پروژه‌هایی که نیاز به کنترل شدید دما و صدا دارند (مثلاً ساختمان‌های واقع در مناطق پرترافیک یا سردسیر). البته وزن بالاتر و اجرای پیچیده‌تری دارند.
هرچه تعداد جداره‌ها بیشتر باشد، عملکرد عایقی بهتر، اما وزن، قیمت و نیاز به زیرسازی قوی‌تر نیز بیشتر خواهد بود.
برای پاسخ به نیازهای مختلف پروژه‌ها، می‌توان از شیشه‌هایی با ساختار و ویژگی‌های متفاوت استفاده کرد:
نوع شیشه | ویژگی | کاربرد |
سکوریت | نشکن، مقاوم به ضربه و حرارت | نمای عمومی، ایمن‌سازی ساختمان |
لمینت | دارای لایه PVB بین شیشه‌ها، ایمنی بالا | مکان‌های پرخطر، طبقات بالا |
رنگی | جذب بخشی از نور و حرارت، زیبایی بصری | کنترل نور، طراحی‌های خاص |
رفلکسی (آینه‌ای) | دید یک‌طرفه، کاهش تابش حرارتی | ادارات، بانک‌ها، ساختمان‌های حساس |
ضدحریق | مقاوم در برابر آتش و دمای بالا | پروژه‌های ایمنی‌محور |
ویژگی شیشه کرتین وال
شیشه به‌عنوان نمای یک ساختمان باید بهترین عملکرد را از نظر ایمنی ارائه دهد. شیشه نمای کرتین وال چه در نمای تجاری و چه مسکونی مناسب‌ترین عملکرد را طبق استانداردهای لازم ارائه می‌دهد. ویژگی‌های متفاوت شیشه نمای کرتین وال به طراحان اجازه داده تا از هر جنبه آن عملکردهای متفاوتی بدست آورند. شیشه‌های قابل استفاده در اجرای نمای کرتین وال دارای مشخصه‌ها و ویژگی‌های خاص خود هستند. در ادامه با جزئیات و ویژگی‌های کامل شیشه نمای کرتین وال آشنا خواهید شد.
شفافیت شیشه
میزان شفافیت شیشه کرتین وال به‌شدت بر تجربه نهایی تأثیر دارد. بسته به نوع پروژه می‌توان از:
- شیشه‌های کاملاً شفاف برای ساختمان‌هایی که نور طبیعی و دید بیرونی اهمیت دارد (مثل برج‌های اداری)،
- شیشه‌های مات یا نیمه‌شفاف برای کنترل حریم و جلوگیری از دید مستقیم،
- یا شیشه‌های رفلکتیو (دید یک‌طرفه) برای جلوگیری از دید به داخل در روز استفاده کرد.
انتخاب میزان شفافیت کاملاً به هدف نهایی طراحی و اولویت‌های کارفرما بستگی دارد.
ابعاد شیشه کرتین وال
ابعاد صفحات شیشه‌ای کرتین وال برخلاف شیشه‌های معمولی، کاملاً مهندسی‌شده و پروژه‌محور هستند. این ابعاد:
- مستقیماً بر طراحی زیرسازی، فریم‌ها، یراق‌آلات و موقعیت اتصالات تأثیر می‌گذارند،
- با در نظر گرفتن وزن نهایی، ارتفاع ساختمان، شرایط باد و زلزله تعیین می‌شوند،
- و دارای محدوده مجاز حداقل و حداکثر هستند؛ چراکه ابعاد خارج از استاندارد ممکن است باعث افت ایمنی یا ایجاد مشکل در اجرا شود.
استحکام شیشه
شیشه ذاتاً ماده‌ای شکننده است، اما در سیستم کرتین وال از انواعی استفاده می‌شود که با فرایندهایی مثل سکوریت شدن یا لمینت شدن، مقاومت بسیار بالایی به دست آورده‌اند. ویژگی‌های کلیدی شیشه‌های مورد استفاده:
- تحمل ضربه و فشار باد بالا
- مقاومت در برابر ترک خوردگی و شوک حرارتی
- دوام در شرایط سخت اقلیمی (گرما، سرما، رطوبت، آلودگی)
پنجره کرتین وال چیست؟
پنجره کرتین وال، نسل پیشرفته‌ای از سیستم‌های پنجره‌ای مدرن است که با بهره‌گیری از فناوری نمای کرتین وال، ظاهری شیشه‌ای، یکپارچه و بسیار زیبا را به ساختمان‌ها می‌بخشد. این نوع پنجره‌ها علاوه بر عملکرد به‌عنوان بازشو، نقش مؤثری در تکمیل نمای شیشه‌ای ساختمان ایفا می‌کنند.
ترکیب ظریف شیشه‌های سکوریت یا لمینت با حداقل پروفیل آلومینیومی باعث شده تا پنجره کرتین وال، جلوه‌ای مدرن، سبک و مینیمال ایجاد کند که هم در پروژه‌های لوکس تجاری و اداری و هم در نماهای مسکونی قابل استفاده است.
مزایای پنجره کرتین وال
شفافیت و زیبایی ظاهری بالا
هماهنگی با نمای کرتین وال یکپارچه
قابلیت ساخت در ابعاد سفارشی و اشکال خاص
عایق حرارتی و صوتی با استفاده از شیشه‌های چندجداره
مقاومت بالا در برابر باد، باران و اشعه UV
امکان استفاده از یراق‌آلات پیشرفته جهت تهویه و عملکرد بازشوی ایمن
انواع پنجره کرتین وال
در طراحی و اجرای این پنجره‌ها، بسته به سیستم نصب و نوع کاربرد، از دو روش اصلی استفاده می‌شود:
1. پنجره فیس کپ (Face Cap)
در این سیستم، شیشه‌ها در داخل پروفیل‌های آلومینیومی قرار می‌گیرند و توسط درپوش‌های عمودی و افقی از بیرون نگه‌داشته می‌شوند. این روش به دلیل سادگی در نصب، محبوبیت بالایی دارد و ظاهری با خطوط مشخص ارائه می‌دهد.
2. پنجره فریم لس (Frameless)
در سیستم فریم لس، نمای خارجی شیشه‌ای کاملاً یکدست و بدون قاب فلزی قابل مشاهده است. شیشه‌ها با چسب‌های تخصصی سیلیکونی یا ساختارهای نگهدارنده پنهان نصب می‌شوند که در نتیجه آن، نمایی شفاف، مدرن و یکپارچه حاصل می‌شود.
پروفیل کرتین وال
پروفیل‌های آلومینیومی مورد استفاده در پنجره‌های کرتین وال، مشابه همان پروفیل‌های ساخت نمای شیشه‌ای هستند. این پروفیل‌ها:
از جنس آلومینیوم با آلیاژهای مقاوم ساخته می‌شوند.
دارای وزن سبک و مقاومت مکانیکی بالا هستند.
در برابر خوردگی و زنگ‌زدگی بسیار مقاوم‌اند.
قابلیت رنگ‌آمیزی با پوشش‌های آنادایز یا پودری دارند.
ساختار این پروفیل‌ها طوری طراحی شده که امکان نصب دقیق یراق‌آلات، لاستیک‌های آب‌بندی و شیشه‌ها را فراهم می‌کند.
یراق آلات پنجره کرتین وال
برای ساخت و نصب یک پنجره کرتین وال، استفاده از یراق‌آلات تخصصی امری ضروری است. مهم‌ترین اجزای یراق‌آلات عبارتند از:
براکت یا انکر: متصل‌کننده نما به سازه اصلی
اسپیسر: حفظ فاصله یکنواخت میان لایه‌های شیشه‌ای
لاستیک EPDM: عایق‌بندی حرارتی و جلوگیری از نفوذ رطوبت
پرشر پلیت: تثبیت کننده شیشه‌ها و افزایش مقاومت نما
مولیون و ترنزوم: پروفیل‌های عمودی و افقی سازه
کاور کپ: پوشش دهنده درپوش‌های آلومینیومی
بازوی بازشو: برای تهویه طبیعی و باز و بسته کردن ایمن پنجره‌ها
نکته مهم در انتخاب این تجهیزات، کیفیت آلیاژ، استاندارد ساخت، ظرفیت وزن قابل تحمل، طول عمر و گارانتی آن‌هاست.
لامل کرتین وال چیست
در سیستم نمای شیشه‌ای مدرن کرتین وال، یکی از عناصر اصلی و بسیار کلیدی لامل‌ها هستند. در واقع، لامل‌ها همان پروفیل‌های آلومینیومی یا فلزی هستند که ساختار اصلی برای نگه‌داشتن شیشه‌های نما را تشکیل می‌دهند. به بیانی ساده‌تر، لامل کرتین وال، چارچوب یا اسکلت سازه‌ای پنهان و پشت‌صحنه نمای کرتین وال است که شیشه‌ها روی آن نصب می‌شوند.
لامل‌ها به عنوان پشتیبان‌های ساختاری در اجرای نما عمل کرده و همزمان نقش تزیینی نیز دارند. طراحی مناسب لامل‌ها نه تنها به پایداری و ایمنی نما کمک می‌کند، بلکه در زیبایی و انسجام کلی نمای شیشه‌ای هم اثرگذار است.
لامل‌ها علاوه بر اینکه نقش تحمل بار و انتقال آن به اسکلت اصلی ساختمان را دارند، وظیفه اتصال ایمن و دقیق صفحات شیشه‌ای به نما را نیز برعهده دارند. بنابراین:
- ساختار اصلی کرتین وال بدون لامل معنا ندارد.
- لامل‌ها می‌توانند تنش‌های ناشی از فشار باد، وزن شیشه‌ها و تغییرات دمایی را تحمل و منتقل کنند.
- شکل، ابعاد و ضخامت لامل‌ها تأثیر مستقیم بر طراحی معماری و نوع اتصال دارند.
انواع لامل نمای کرتین وال
لامل افقی (ترنزوم)
لامل‌های افقی معمولاً در صنعت اجرایی نما به نام ترنزوم شناخته شده‌اند. این اجزا، عناصری افقی هستند که در طراحی و اجرای نمای کرتین وال به کار می‌روند. یکی از مهم‌ترین مشخصه‌های لامل‌های آلومینیومی ترنزوم کوتاه‌تر بودن طول آنها در مقایسه با طول لامل‌های عمودی یا مولیون‌ها هستند.
با این تفاسیر عرض لامل‌های عمودی و افقی به طور کامل برابر است و تنها تفاوت آنها در میزان طول آنها در اجرای نماست. این میزان تفاوت در ابعاد و طول این دو نوع پروفیل نیز جهت حمایت از بار مرده نمای ساختمان تعبیه شده است.
البته ناگفته نماند که در معماری و طراحی امروزی برخی از طراحان و معماران جهت افزایش زیبایی بصری نمای بیرونی ساختمان سایز لامل‌های ترنزوم و مولیون را کاملاً برابر با همدیگر انتخاب و اجرا خواهند کرد. این امر سبب می‌گردد که دقت و زیبایی قسمت بیرونی نما افزایش یابد. البته ناگفته نماند علاوه بر افزایش ظرافت طراحی نمای اجرا شده، در مقابل هزینه‌های اجرایی را نیز افزایش می‌دهد.
لامل عمودی (مولیون)
در مقابل لامل‌های افقی یا ترنزوم لامل‌های عمودی به نام مولیون قرار می‌گیرند. این اجزا نیز همانند لامل‌های ترنزوم به طور معمول از پروفیل‌های آلومینیومی یا فولادی ساخته می‌شوند. پروفیل‌های مولیون یا عمودی در نمای کرتین وال طول بیشتری به نسبت ترنزوم دارند.
انتقال بار مرده نمای ساختمان بیشتر بر عهده لامل‌های عمودی یا میلیون‌ها هستند. این اجسام از خاصیت پشتیبانی بیشتری در اجرای نما به نسبت لامل‌های افقی برخودارند. همچنین مولیون‌ها به عنوان عناصر عمودی در ساختار اجرایی نمای کرتین وال جهت ایجاد استحکام ساختاری و حمایت از وزن صفحات شیشه‌ای مورداستفاده قرار می‌گیرند.
یکی دیگر از ویژگی‌های قابل‌بحث در ساختار لامل‌های کرتین وال ساختار درونی پروفیل‌ها است. سطح مقطع لامل‌ها دارای انواع مختلفی است. قسمت درونی آنها نیز با استفاده از مواد و متریال گوناگون جهت افزایش خاصیت عایق‌بندی نما پر می‌شود.
یکی دیگر از ویژگی‌های جذاب لامل‌های کرتین وال گستره رنگی متنوع آنها در اجرای نماست. پروفیل‌های آلومینیومی به عنوان لامل‌های کرتین وال دارای قابلیت رنگ‌پذیری به شیوه‌های مختلفی هستند. ازاین‌رو باتوجه‌به رنگ نما و حتی ساختار شیشه‌ها می‌توانید پروفیل‌های آلومینیومی را در رنگ دلخواه انتخاب نمایید.
ویژگی‌های فنی لامل کرتین وال
- مقطع مهندسی‌شده: سطح مقطع لامل‌ها معمولاً به صورت طراحی‌شده و صنعتی ساخته می‌شود تا هم مقاومت داشته باشد و هم قابلیت عبور تأسیسات، نصب اتصالات و عایق‌کاری را فراهم کند.
- عایق‌پذیری بالا: فضای داخلی لامل‌ها قابلیت تزریق مواد عایق (حرارتی یا صوتی) را دارند.
- تنوع رنگی: لامل‌های آلومینیومی قابل رنگ‌آمیزی با طیف گسترده‌ای از رنگ‌ها هستند.
- قابلیت اتصال به یراق‌آلات مختلف: امکان نصب انواع بازشوها، درزگیرها، کاور کپ‌ها و براکت‌ها.
جنس لامل کرتین وال
انتخاب متریال مناسب برای لامل، تأثیر مستقیمی بر کارایی، زیبایی و دوام نما دارد. رایج‌ترین انواع لامل عبارت‌اند از:
- لامل آلومینیومی
- سبک و مقاوم در برابر خوردگی
- زیبایی بالا و قابل رنگ‌آمیزی با رنگ‌های پودری الکترواستاتیک یا آنادایز
- مناسب برای مناطق مرطوب و آب‌وهوای متغیر
- هماهنگ با اکثر سیستم‌های نمای مدرن
- لامل فولادی
- دارای استحکام بسیار بالا
- مناسب برای پروژه‌هایی با بارگذاری زیاد یا نماهای بسیار مرتفع
- سنگین‌تر از لامل آلومینیومی
- نیاز به پوشش ضد زنگ برای مقاومت در برابر خوردگی
- لامل چوبی
- بیشتر برای نمای کلاسیک یا طراحی‌های خاص مورد استفاده قرار می‌گیرد
- از نظر سازه‌ای کمتر کاربردی است و بیشتر جنبه تزیینی دارد
- نیاز به مراقبت و نگهداری بیشتر در برابر شرایط محیطی
انواع نمای کرتین وال
معمولاً نمای کرتین وال به شکل‌های مختلفی در محل نصب می‌شوند. این که شیشه‌های نما در فضای میانی لامل‌ها به چه شکلی فیکس می‌شوند باعث می‌شود تا شکل ظاهری نما هم متفاوت و متنوع شود.
نحوه نصب شیشه‌ها در نمای کرتین وال می‌تواند به شکل‌های مختلفی انجام شود که به وسیله آنها می‌توان ظاهر و شکل نما را متفاوت و جذابتر نمود. یکی از روش‌های رایج نصب شیشه‌ها در نمای کرتین وال، استفاده از قاب‌های فلزی است. در این روش، شیشه‌ها درون قاب‌های فلزی قرار می‌گیرند و سپس قاب‌ها به سازه فلزی نصب می‌شوند.
این روش نه تنها به شیشه‌ها استحکام بیشتری می‌دهد بلکه امکان ایجاد انواع مختلفی از طرح‌ها و شکل‌ها برای نمای کرتین وال را فراهم می‌کند. روش دیگری که برای نصب شیشه‌ها در نمای کرتین وال استفاده می‌شود، استفاده از پیچ‌های مخصوص و سیستم‌های مخفی نصب شیشه‌ها است.
در این روش، شیشه‌ها به وسیله پیچ‌های مخصوص به سازه فلزی نصب می‌شوند و سیستم‌های مخفی مانع از دیده شدن پیچ‌ها و اتصالات می‌شوند. این روش، به نما ظاهری ساده و شیک می‌دهد و امکان استفاده از شیشه‌های بزرگتر و بدون قاب را فراهم می‌کند، که به نوبه خود منجر به یک نمای کرتین وال مدرن و با تأثیر بالا می‌شود.
براساس این تعاریف انواع نمای کرتین وال به صورت اختصاصی می‌توان شامل موارد زیر هستند:
نمای کرتین وال فریم لس
نمای کرتین وال فیس کپ
نمای کرتین وال یوچنل
نمای کرتین وال سمی فریم لس
- نمای کرتین وال استپ یونیت
نمای کرتین وال فریم لس
نمای کرتین وال فریم لس نوعی از نمای شیشه‌ای است که از پروفیل‌های افقی و عمودی تشکیل شده است. این پروفیل‌ها به وسیله براکت‌ها و اتصالات مفصلی به یکدیگر و به سازه اصلی متصل می‌شوند و تشکیل قاب‌هایی می‌دهند که محل جایگذاری شیشه‌ها را فراهم می‌کنند. کرتین وال فریم لس با استفاده از ساختار فریم لس (بدون قاب)، به شیشه‌ها استحکام بیشتری می‌دهد و وضوح زیبایی و شکل ظاهری نما را ارتقا می‌بخشد.
براکت‌ها و اتصالات مفصلی که در فریم لس استفاده می‌شوند، به شیشه‌ها امکان حرکت و انطباق با تغییرات دمایی و فشارهای خارجی را می‌دهند. این امر باعث می‌شود که نمای کرتین وال فریم لس، در برابر تغییرات محیطی و بارهای مختلف مقاومت بیشتری داشته باشد و طول عمر نمای کرتین وال را افزایش دهد.
به طور کلی، نمای کرتین وال فریم لس با استفاده از پروفیل‌های مفصلی و براکت‌های قوی، امکان نصب شیشه‌ها به شکل دقیق و مطمئن را فراهم می‌کند و به وضوح زیبایی و عملکرد نما را ارتقا می‌بخشد.
نمای فریم لس کرتین وال در سطح خارجی نما از درپوش استفاده نمی‌کند. همچنین برای فیکس و محکم کردن شیشه‌ها بین لامل‌ها از چسب‌های استراکچرال استفاده می‌شود. پس از عملیات مدول بندی با لامل‌ها، شیشه‌های نما بار دیگر در میان کلاف‌های آلومینیومی قرار گرفته و مابین لامل‌ها فیکس و تثبیت می‌شوند. باتوجه‌به نحوه طراحی و اجرای نمای فریم لس سطح خارجی کار معمولاً ظاهر یکنواخت و یکپارچه‌ای دارد.
نمای کرتن وال فیس کپ
نمای کرتین وال فیس کپ در واقع با استفاده از لامل‌های افقی و عمودی (لومیون و ترنسم)، فریم‌های آلومینیومی را به وجود می‌آورد که شیشه‌های نمای فیس کپ را در خود جای می‌دهند. این فریم‌های آلومینیومی به همراه شیشه‌ها، نمایی زیبا و شکوهمند را به ساختمان می‌بخشند و آن را از دیگر ساختمان‌ها تمایز می‌دهند.
با توجه به پیچیدگی و ابعاد مختلف کرتین وال فیس کپ، نیاز به محاسبات مهندسی دقیق است. این محاسبات شامل بررسی بارها و فشارهایی که بر فریم و شیشه‌ها اعمال می‌شوند، مقاومت مواد به عنوان اجزای سازنده فریم، و همچنین استحکام اتصالات و اتصالات بین اجزا است.
علاوه بر این، نیاز به استفاده از متریال‌های با کیفیت و استاندارد برای اجزای سازنده نیز از اهمیت بالایی برخوردار است تا نمای فیس کپ همچنان از زیبایی، شکوه، و مقاومت لازم برخوردار باشد و بر اثر عوامل محیطی و فشارهای خارجی نیز دچار مشکل نشود. نمای کرتین وال فیس کپ برخلاف نمای فریم لس دارای درپوش است.
در نمای کرتین وال فیس کپ پس از اینکه لامل‌های افقی و عمودی در محل نصب شدند، شروع به اجرا و نصب شیشه‌ها مابین لامل‌ها می‌شود. برای نصب شیشه‌ها در محل می‌بایست درپوش به دماغه لامل متصل شود. در ظاهر بیرونی این نما لامل‌های افقی و عمودی به‌عنوان قاب شیشه‌ها به خوبی نمایان است. درپوش‌های موردنظر از نظر رنگ‌بندی، شکل و طول عمر انواع گوناگونی دارند و به روش‌های مختلفی اجرا و نصب می‌شوند.
نما کرتین وال یوچنل
کرتین وال یوچنل زیرمجموعه‌ای از سیستم‌های فریم لس هستند. تفاوت اصلی میان این سیستم با سیستم فریم لس در استفاده از کلاف آلومینیومی است. در کرتین وال یوچنل از کلاف‌های آلومینیومی استفاده نمی‌شود.
شیشه‌های دوجداره با استفاده از اسپیسرهای U شکل و چسب سیلیکونی به جای چسب بوتیل معمولاً جهت افزایش عملکرد و کیفیت سیستم عایق‌بندی استفاده می‌شوند. این سیستم باعث افزایش عمر مفید و عملکرد شیشه‌های دوجداره می‌شود، زیرا چسب سیلیکونی به طور معمول مقاومت بهتری در برابر عوامل جوی نسبت به چسب بوتیل دارد و اجازه نمی‌دهد که هوا و رطوبت وارد بین فضای دوجداره شوند.
به علاوه، استفاده از اسپیسرهای U شکل در کرتین وال یوچنل، نیز بهبودی در عملکرد عایقی ایجاد می‌کند و از نظر زیبایی‌شناسی نیز می‌تواند به شکلی منظم‌تر به ساختار نمای خارجی شیشه‌ها کمک کند. کرتین وال یو چنل پس از اجرا، نمایی مشابه با نمای فریم لس دارند. با این تفاوت که این سیستم ها از نظر اقتصادی مقرون‌به‌صرفه و ارزان‌تر هستند.
نمای کرتین وال سمی فریم لس (نیمه فریم)
نمای کرتین وال سمی فریم لس نیز یک روش طراحی نوین در نماهای شیشه‌ای است که به‌صورت نیمه فریم قابل رویت است، با این تفاوت که در این نوع نما، فریم‌هایی به عنوان فضای میانی بین شیشه‌ها و سازه در نظر گرفته شده‌اند. این فریم‌ها عملکردی مشابه فریم‌های معمولی را دارند، اما به دلیل طراحی خاص و نحیف، به طور همزمان قابلیت پنهان شدن و عدم قابل رویت بودن دارند.
مواد استفاده شده در فریم‌های سمی فریم لس می‌تواند شامل آلومینیوم، استیل، PVC و یا مواد دیگر باشد. هدف از استفاده از این فریم‌ها، علاوه بر نگهداری شیشه‌ها، ایجاد یک فضای میانی است که به عنوان یک محافظ برای شیشه‌ها عمل کند و از تماس مستقیم شیشه با سازه جلوگیری کند. این میزان محافظت می‌تواند عوامل مختلفی از جمله نفوذ آب، گرد و غبار، تغییرات دما و فشارهای خارجی را کنترل کند و عمر مفید نما را افزایش دهد.
به طور کلی، هر دو نوع فریم لس و سمی لس، به عنوان روش‌های نوین در طراحی نماهای شیشه‌ای مورد استفاده قرار می‌گیرند که هر کدام دارای ویژگی‌ها و مزایای خاص خود هستند و بسته به نیازهای پروژه و شرایط محیطی، انتخاب می‌شوند.
این روش طراحی نه تنها به شیشه‌ها اجازه می‌دهد تا به‌صورت تقریبا بی‌فریم دیده شوند، بلکه همچنین باعث افزایش نوردهی و منظره‌پذیری در داخل ساختمان می‌شود.
با ترکیب‌کردن دو نمای فریم لس و فیس کپ به نمای کرتین وال سمی فریم لس می‌توان دست پیدا کرد. باتوجه‌به معماری ساختمان از نمای نیمه فریم می‌توان در یک سمت از چسب یا لاستیک و از سمت دیگر از درپوش به‌صورت افقی یا عمودی استفاده کرد.
نمای کرتین وال استپ یونیت
نمای کرتین وال استپ یونیت، یکی از پیشرفته‌ترین و زیباترین روش‌های نمای شیشه‌ای برای ساختمان‌های مدرن محسوب می‌شود. در این سیستم، شیشه‌ها با استفاده از چسب‌های خاص و بسیار مقاوم به فریم‌ها متصل می‌شوند. این چسب‌ها از تکنولوژی و قدرت بالایی برخوردار هستند و به‌گونه‌ای طراحی شده‌اند که تحت هیچ شرایطی از فریم جدا نمی‌شوند.
استفاده از چنین چسب‌های ویژه‌ای باعث می‌شود که صفحات شیشه ای نما از نظر ایمنی و مقاومت در سطح بالایی قرار بگیرد.
یکی از ویژگی‌های برجسته این مدل کرتین وال، عدم قابلیت تشخیص بازشو بودن پنجره‌ها از نمای بیرونی است. این امر به دلیل طراحی مخفی و خاص بازشوها و استفاده از بازشوهای کاملاً مخفی است. به‌این‌ترتیب، تمام شیشه‌ها در نگاه اول یکپارچه و ثابت به نظر می‌رسند و هیچ تفاوتی بین پنجره‌های ثابت و بازشوها وجود ندارد.
تمامی ویژگی‌های اجرای نمای کرتین وال استپ یونیت تا حتی قیمت اجرای آن با سایر روش‌های اجرایی نمای کرتین وال بسیار متفاوت و البته خاص است. همان‌طور که در روش‌های دیگر نماهای کرتین وال از لامل‌های افقی و عمودی استفاده می‌شود، برای اجرای سازه اصلی این نما نیز به کار گرفته می‌شوند.
اما در این نما لامل‌های افقی و عمودی بکار رفته در قسمت‌های بازشوی نما به شیوه متفاوت‌تری اجرا می‌شوند. بازشوهای مورداستفاده در این نوع نمای کرتین وال درون لامل‌های افقی و عمودی بسته به جایگاه آن جاسازی خواهد شد. به عبارتی دیگر بازشوها قابل‌مشاهده نخواهند بود به همین دلیل ساختار ظاهری آن در بخش‌های مختلف دارای جذابیت خاصی است.
نصب کرتین وال استپ یونیت از جمله گران‌ترین و بهترین روش‌های نصب نمای ساختمان محسوب می‌شود. این نوع نصب به دلیل هزینه‌های بالای خود معمولاً در پروژه‌های خاص و لوکس مورداستفاده قرار می‌گیرد.
یکی از مهم‌ترین بخش‌های نصب کرتین وال استپ یونیت، چسباندن شیشه‌ها به فریم‌های آلومینیومی است که نیاز به‌دقت و تخصص بسیار زیادی دارد. این فرایند حساسیت بالایی دارد و کوچک‌ترین اشتباه می‌تواند مشکلات جدی به بار آورد.
سقف شیشه ای (اسکای لایت) با کرتین وال
سقف شیشه ای یا اسکای لایت یکی از انواع سیستم‌های کرتین وال است که از شیشه های نورپردازی تشکیل شده است. این نوع سقف شیشه‌ای بر روی سقف ساختمان نصب می‌شود و اجازه می‌دهد تا نور طبیعی به داخل فضاهای ساختمانی برسد.
اسکای لایت با ایجاد یک پنجره شیشه‌ای بر روی سقف، به داخل فضاهای داخلی اجازه می‌دهد تا با نور طبیعی روشنایی بیشتری دریافت کنند و از احساس فضای باز و ارتباط با محیط خارجی برخوردار شوند.
با نصب سقف شیشه‌ای اسکای لایت، نیاز به استفاده از روشنایی مصنوعی در طول روز به حداقل می‌رسد و این امر به صرفه‌جویی در انرژی و هزینه‌های نورپردازی منجر می‌شود. همچنین، این نوع سقف باعث ایجاد یک احساس فضایی باز و طبیعی در داخل ساختمان می‌شود و به ارتباط انسان با محیط خارجی کمک می‌کند.
با این وجود، نکته مهمی که در نصب سقف شیشه‌ای اسکای لایت باید مد نظر قرار گیرد، این است که این نوع سازه باید از شیشه‌های مقاوم و با کیفیت بالا ساخته شود تا در مقابل شرایط جوی و عوامل خارجی مقاومت کند و ایمنی افراد را تامین کند.
انواع روش اجرای کرتین وال
نمای شیشه ای کرتین وال علاوه بر تنوع ظاهری و ساختاری بر اساس نحوه اجرای آن در محل ساختمان دارای دو دسته اصلی است. نمای شیشه‌ای کرتین وال، به لحاظ پیاده‌سازی متنوع و گسترده، به دو دسته اصلی تقسیم می‌شود: نمای کرتین وال یونیتایز و نمای کرتین وال استیک.
این دو دسته از نماها در نحوه اجرا و ساختارشان تفاوت‌های مهمی دارند. هر یک از این دسته‌ها خصوصیات و ویژگی‌های منحصر به فردی دارند که تاثیر مستقیمی بر ظاهر، عملکرد نهایی و سرعت اجرای نما دارند.
با وجود این تفاوت‌های اساسی، هر یک از کرتین وال یونیتایز و کرتین ال استیک به دلیل ویژگی‌ها و امکانات خاص خود، در پروژه‌های مختلف و با توجه به نیازهای طراحی و ساختمانی، انتخاب می‌شوند تا نمایی زیبا و عملکردی مطابق با انتظارات ایجاد شود. در ادامه با ویژگی‌ها و نحوه اجرای هرکدام از این نماها آشنا خواهید شد.
کرتین وال استیک
در کرتین وال استیک پس از تولید لامل و رنگ‌آمیزی آن تمامی عملیات ساخت و نصب نمای کرتین وال در محل پروژه انجام می‌شود. ابتدا تمامی محاسبات و اندازه‌گیری‌های فنی و سازه‌ای انجام می‌شوند، سپس پروفیل‌های آلومینیومی تولید شده به محل پروژه انتقال‌داده‌شده و عملیات نصب سازه روی ساختمان شروع می‌شود.
روش اجرای نمای کرتین وال استیک به این صورت است که استیک‌های آلومینیومی را به‌صورت افقی و عمودی مابین فضای موجود در طبقات قرار می‌دهند. این طرز قراردادن استیک‌ها باعث می‌شود تا سازه از مقاومت و استحکام بالاتری برخوردار بوده و فشار وارد شده از شیشه‌ها به سازه‌های پشتی منتقل شود. در سیستم کرتین وال استیک مراحلی از تولید در کارخانجات و مراحل دیگر آن در محل پروژه انجام می‌شوند. این روش مزایای خاص خود را دارد که از آن جمله می‌توانبه موارد زیر اشاره کرد:
اجرای سریع پروژه
مقرون به صرفه بودن نسبت به دیگر روش‌های اجرایی که به مدت زمان بیشتری نیاز دارند.
عدم نیاز به تدارکات زیاد برای اجرای پروژه
کرتین وال یونیتایز
کرتین وال یونیتایز به روش از پیش ساخته شده نیز معروف است. دلیل آن هم این است که تمامی مراحل ساخت و آماده‌سازی بخش‌های مختلف نمای کرتین وال از قبل در کارخانه‌های مربوطه انجام می‌شود. در واقع تمامی قطعات و قاب‌های نما از قبل آماده شده و شیشه‌های نما نیز درون قاب‌ها قرار می‌گیرند و در نهایت به محل پروژه انتقال پیدا می‌کنند.
بنابراین در محل اجرای پروژه نیاز به اقدامات پیچیده و خاصی نیست و این اصلی‌ترین تفاوت موجود میان کرتین وال یونیتایز و روش استیک است. در نهایت قطعات و محصولات آماده شده به شکل کشویی در محل مورد نظر نصب می‌شوند. از مهم‌ترین مزایای نصب کرتین وال یونیتایز عبارت‌اند از:
کرتین وال یونیتایز باکیفیت و استانداردهای بالایی در محل پروژه نصب می‌شود. به همین دلیل این نوع نماها در موقعیت‌های جغرافیایی خاص با شرایط اقلیمی سخت بیشترین کارایی و دوام را دارند.
از آن جایی که تمامی قطعات از قبل آماده شده هستند. اجرا و نصب نما با سرعت بالایی انجام می‌شود.
روش یونیتایز در مقایسه با روش استیک پیشرفته‌تر و بهتر است. اما این روش برای اجرای نما هزینه بیشتری می‌طلبد.
مقایسه نمای کرتین وال استیک و نمای کرتین وال یونیتایز
در بخش‌های قبل به این موضوع اشاره شد که نمای کرتین وال به دو روش کلی استیک و یونیتایز اجرا می‌شود این دو روش جزئیات و پیچیدگی‌های خاص خود را دارند و طی مراحل متفاوتی انجام می‌شوند. آن دسته از افرادی که در انتخاب روش اجرای نما در تردید هستند لازم است تا با تفاوت‌های میان این دو روش به‌خوبی آشنا باشند.
در این بخش می‌خواهیم به مقایسه دو روش کرتین وال استیک و کرتین وال یونیتایز بپردازیم و بررسی کنیم که این روش‌ها چه برتری‌هایی نسبت به یکدیگر دارند:
در روش استیک تمامی مراحل نصب نما در محل پروژه انجام می‌شود درصورتی‌که در سیستم یونیتایز تمامی مراحل نصب نما در کارخانه‌های صورت می‌گیرد.
از نظر هزینه تولید و اجرا سیستم‌های یونیتایز نسبت به سیستم استیک گران‌قیمت‌تر هستند. اما برای ساختمان‌های مرتفع گزینه مقرون‌به‌صرفه‌تری به شمار می‌روند.
سیستم‌های یونیتایز در مقایسه با سیستم استیک مقاوم‌تر هستند.
سیستم‌های یونیتایز سرعت اجرای بالاتری نسبت به سیستم استیک دارند.
سیستم‌های استیک مقاومت چندان بالایی برای ساختمان‌های مرتفع ندارند و گزینه مناسبی برای این موارد به شمار نمی‌روند درحالی‌که می‌توان به‌راحتی از سیستم‌های یونیتایز در این نوع پروژه‌ها استفاده کرد.
عایق‌بندی در سیستم‌های یونیتایز بسیار باکیفیت‌تر از سیستم‌های استیک انجام می‌شود.
احتمال بروز خطا در نصب و اجرای سیستم یونیتایز به‌مراتب کمتر از سیستم استیک است.
باتوجه‌به بررسی‌های صورت‌گرفته می‌توان نتیجه گرفت سیستم یونیتایز ازهرجهت عملکرد بهتری نسبت به سیستم استیک دارد. اما آنچه که از اهمیت بسیار زیادی برخوردار است نظر کارشناسان و مهندسان مربوطه در خصوص انتخاب روش اجرای نمای کرتین وال است. ممکن است در برخی از پروژه‌ها انتخاب روش استیک گزینه بهتری باشد.

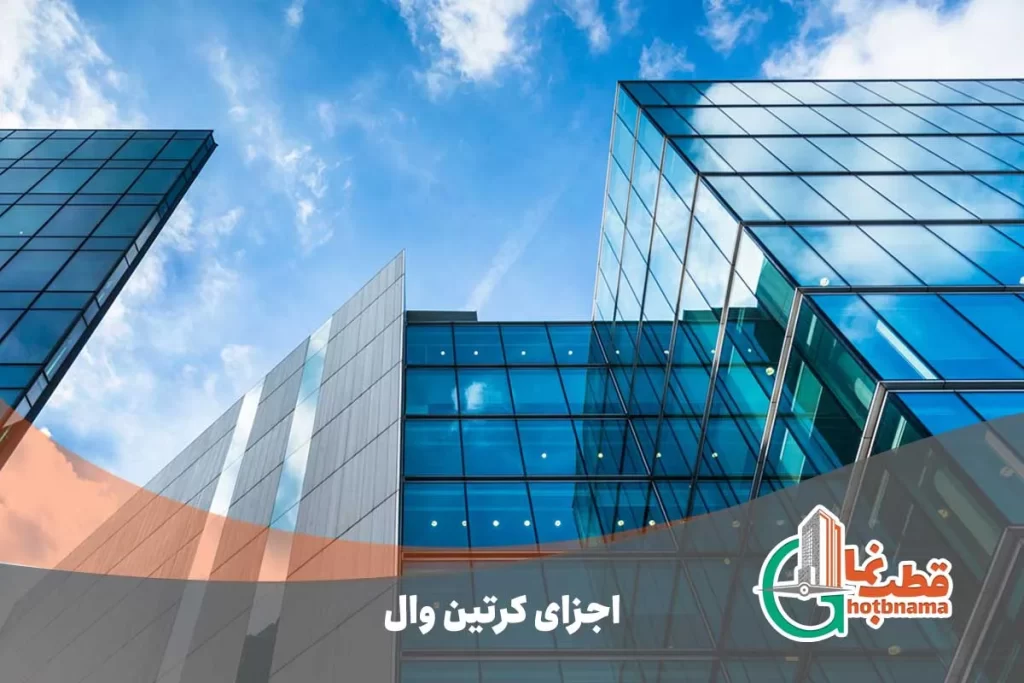

اجزای کرتین وال
آن چیزی که اجزای کرتین وال را تشکیل می‌دهد شاسی‌ها و لامل‌هایی هستند که در اطراف پروژه ساختمانی مورد استفاده قرار می‌گیرند. شاید برایتان این سؤال پیش‌آمده باشد که لامل‌ها چگونه سبب فیکس شدن شیشه‌ها می‌شوند؟ لامل‌ها در واقع به سازه‌ها و مصالح آلومینیومی گفته می‌شود که قرار است شیشه‌های نما بر روی آن قرار بگیرند.
در اجرای نمای کرتین وال، تنها شیشه و ظاهر زیبا مطرح نیست؛ بلکه پشت این نما، مجموعه‌ای از اجزا و یراق‌آلات تخصصی قرار دارند که هر کدام نقش مهمی در استحکام، زیبایی و عملکرد این سازه شیشه‌ای دارند. اجزای کرتین وال به گونه‌ای طراحی می‌شوند که نه‌تنها نمایی مدرن و شفاف به ساختمان بدهند، بلکه دوام، ایمنی و عایق‌بندی لازم را نیز تضمین کنند.
ساختار کلی اجزای کرتین وال
نمای کرتین وال عمدتاً از شاسی‌ها و پروفیل‌های آلومینیومی به نام لامل تشکیل شده است. لامل‌ها به صورت عمودی و افقی بر روی اسکلت سازه نصب می‌شوند و نقش نگهدارنده شیشه‌ها را ایفا می‌کنند. پس از نصب لامل‌ها، شبکه‌ای مشبک شکل می‌گیرد که بستر نصب شیشه‌های نما خواهد بود.
اما برای اجرای این سیستم نیاز به مجموعه‌ای از یراق‌آلات و قطعات جانبی است که عملکرد صحیح، ایمنی و زیبایی آن را تضمین می‌کنند.
معرفی اجزای اصلی و یراق آلات کرتین وال
در این بخش، مهم‌ترین اجزای تشکیل‌دهنده و یراق‌آلات مورد استفاده در نمای کرتین وال را معرفی می‌کنیم:
- پروفیل‌های لامل (Mullion و Transom)
- مولیون (لامل عمودی): مسئول تحمل بارهای اصلی و انتقال وزن شیشه‌ها به سازه ساختمان.
- ترنزوم (لامل افقی): پشتیبان ثانویه که بین مولیون‌ها قرار گرفته و نقش تقویت‌کننده ساختار را دارد.
- براکت (Bracket): براکت‌ها اتصالاتی هستند که لامل‌ها را به اسکلت سازه متصل می‌کنند. این قطعات معمولاً از فولاد ضدزنگ یا آلومینیوم ساخته می‌شوند و نقش انتقال نیرو از نمای کرتین وال به سازه اصلی را ایفا می‌کنند.
- کَپ‌ها (Caps): در سیستم کرتین وال فیس کپ، این قطعات به عنوان پوشش نهایی روی نمای شیشه‌ای نصب می‌شوند. آنها علاوه بر جنبه تزیینی، وظیفه محافظت از درزها و افزایش آب‌بندی نما را دارند.
- زوار (Gasket): زوارها یا نوارهای لاستیکی، بین شیشه و پروفیل‌های لامل قرار می‌گیرند و نقش مهمی در عایق‌بندی صوتی و حرارتی و جلوگیری از ورود آب و گردوغبار دارند.
- فریم شیشه (Glass Frame): فریم‌هایی که شیشه‌ها در آنها قرار می‌گیرند. این فریم‌ها ممکن است از آلومینیوم یا مواد کامپوزیتی ساخته شده و سپس به ساختار لامل‌ها متصل شوند.
- چسب‌ها و نوارهای آب‌بندی: برای سیستم‌های فریم‌لس یا اسپایدر، از چسب‌های سیلیکونی مخصوص و نوارهای آب‌بندی مقاوم در برابر UV و شرایط جوی استفاده می‌شود.
- بولت و اتصالات مکانیکی: در اجرای دقیق و محکم اجزای نما، از انواع پیچ، مهره، واشر، بولت و رول‌بولت استفاده می‌شود که همگی باید از جنس مقاوم در برابر زنگ‌زدگی باشند.
- مفتول‌ها و پایه‌های نگهدارنده: در برخی طراحی‌ها و سیستم‌ها، برای نگهداری سازه شیشه‌ای یا اتصال نما به بدنه اصلی ساختمان از مفتول‌های کششی یا بیس‌پلیت‌ها استفاده می‌شود.
یراق آلات کرتین وال
سوالات متداول نمای کرتین وال
آیا نمای کرتین وال برای مناطق زلزله‌خیز مناسب است؟
بله، در صورتی که به‌درستی طراحی و اجرا شود، نمای کرتین وال به‌دلیل ساختار سبک و انعطاف‌پذیر، عملکرد مناسبی در برابر زلزله دارد و می‌تواند آسیب به ساختمان را کاهش دهد.
تفاوت نمای کرتین وال فیس‌کپ با فریم‌لس چیست؟
در فیس‌کپ، پروفیل‌های آلومینیومی روی شیشه دیده می‌شوند اما در فریم‌لس این اتصالات پنهان هستند و ظاهر یکپارچه‌تری به نما می‌دهند.
آیا امکان اجرای کرتین وال روی ساختمان‌های قدیمی وجود دارد؟
بله، با بررسی سازه و انجام تقویت‌های لازم، می‌توان نمای کرتین وال را روی پروژه‌های بازسازی و ساختمان‌های موجود نیز اجرا کرد.
هزینه اجرای نمای کرتین وال به چه عواملی بستگی دارد؟
نوع سیستم (فریم‌لس، فیس‌کپ، یوچنل)، متراژ، نوع شیشه، یراق‌آلات مصرفی، و میزان زیرسازی از عوامل تعیین‌کننده هزینه هستند.
آیا نمای کرتین وال عایق صوت و حرارت است؟
بله، اگر از شیشه‌های دوجداره با پوشش‌های مخصوص و پروفیل‌های استاندارد استفاده شود، نمای کرتین وال عملکرد بالایی در عایق صوتی و حرارتی خواهد داشت.
