نمای کرتین وال (Curtain wall) باوجود چه قوانین و اصولی می‌تواند صفحات شیشه‌ای را به طور پایدار روی سطح ساختمان‌ها نگه‌دارد؟ آیا تا به حال به فکر این بوده‌اید که نماهای شیشه ای کرتین وال چه تأثیری بر زیبایی و عملکرد ساختمان دارد؟ آیا انعکاس نور از شیشه‌های کرتین وال می‌تواند جلب توجه کننده‌ترین جزء در طراحی فضا باشد یا با انطباق و تطبیق با محیط اطراف، چشم‌اندازی آرام و هماهنگ را ایجاد کند؟
نما به عنوان پوسته یا لباس ساختمان تأثیر بسزایی در چگونه دیده‌شدن آن دارد. نما بااستفاده از مصالح مختلف شیشه‌ای، آجری، سنگی، چوبی، سرامیکی، کامپوزیتی و… قابل طراحی و اجرا است. هر کدام از این نوع نماها ویژگی و زیبایی‌های خاص خود را دارند. اجرای اصولی این متریال‌ها به شرط طراحی و کمک از مجریان باتجربه مجموعه قطب نما صورت می‌گیرد. برای تحقق طراحی‌های ذهنی به واقعیت از قطب‌نما کمک بگیرید.
اما امروزه آنچه که در صنعت ساختمان‌سازی و نمای مدرن مشاهده می‌کنیم این است که معمولاً افراد ترجیح می‌دهند به سراغ نماهای شیشه‌ای بروند که علاوه بر زیبایی منحصربه‌فرد، مزیت‌های بسیار زیادی برای آنها به دنبال دارد. نماهای شیشه‌ای در انواع مختلفی به بازار عرضه می‌شوند که یکی از پرطرف‌دارترین آنها انواع نمای کرتین وال است. در این مطلب قصد داریم به جزئیات نمای کرتین وال و تفاوت آن با دیگر نماها بپردازیم. در ادامه با ما همراه باشید.
فهرست مطالب

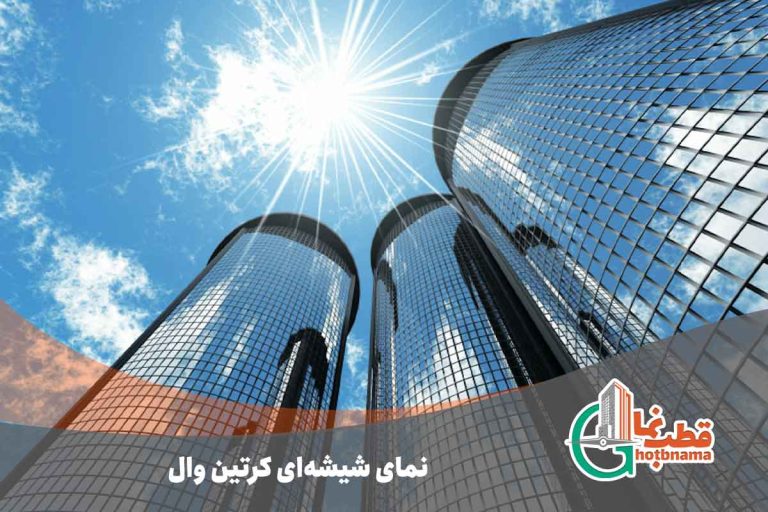

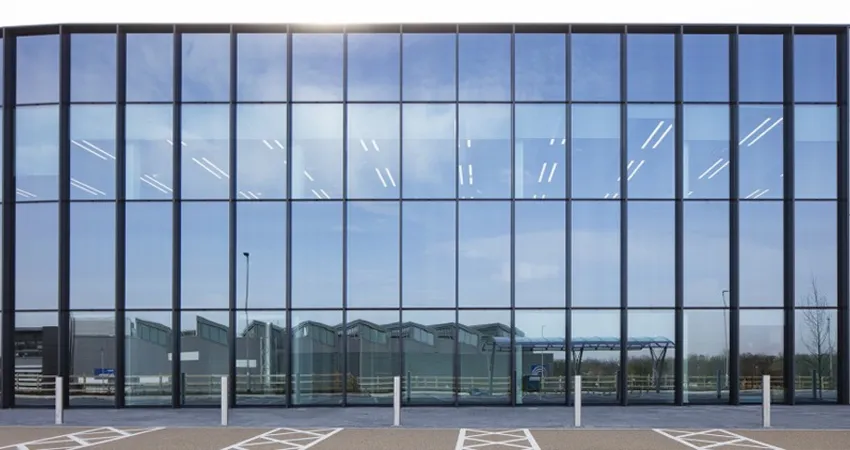

نمای شیشه ای کرتین وال
نمای کرتین وال که به آن در مواردی نمای لامل نیز گفته می‌شود، در دسته نماهای شیشه ای ساختمان قرار می‌گیرد. همان‌طور که اشاره کردیم، این نما را می‌توان جزء مدرن‌ترین و شیک‌ترین نماهای ساختمانی به شمار آورد. از آن جایی که این روزها در صنعت ساختمان‌سازی نام این نوع نما زیاد به گوش می‌رسد، لازم است که با ویژگی‌ها و کاربردهای آن بیشتر آشنا باشید.
اگر جزء آن دسته از افرادی هستید که همیشه به دنبال لوکس‌ترین و جذاب‌ترین سازه‌ها می‌گردید، این نما قطعاً می‌تواند تا حد زیادی انتظارات شما را برآورده کند. از آن جایی که نما می‌تواند نقش یک نوع عایق را برای ساختمان ایفا کند، برخی از افراد بر این باورند که نماهای شیشه‌ای قابلیت این که بتوانند چنین نقشی را به‌خوبی ایفا کنند ندارند. اما بهتر است بدانید نمای کرتین وال به‌عنوان یکی از نماهای شیشه‌ای می‌تواند به بهترین و کارآمدترین شکل ممکن در قالب یک عایق مناسب به کار رود.
معمولاً آنچه که مهندسان و معماران ساختمانی در انتخاب نما به آن توجه می‌کنند، مواردی از قبیل؛ میزان زیبایی نما و همخوانی آن با کاربری ساختمان، شرایط آب‌وهوایی منطقه، مکان جغرافیایی، بودجه‌بندی و سرمایه کارفرما، کیفیت نما و تعداد طبقات ساختمان است. نمای کرتین وال جزء اولین انتخاب‌های معماران به شمار می‌رود. اما در ادامه بیشتر با این نما و ساختار آن آشنا می‌شویم.
نمای کرتین وال چیست؟

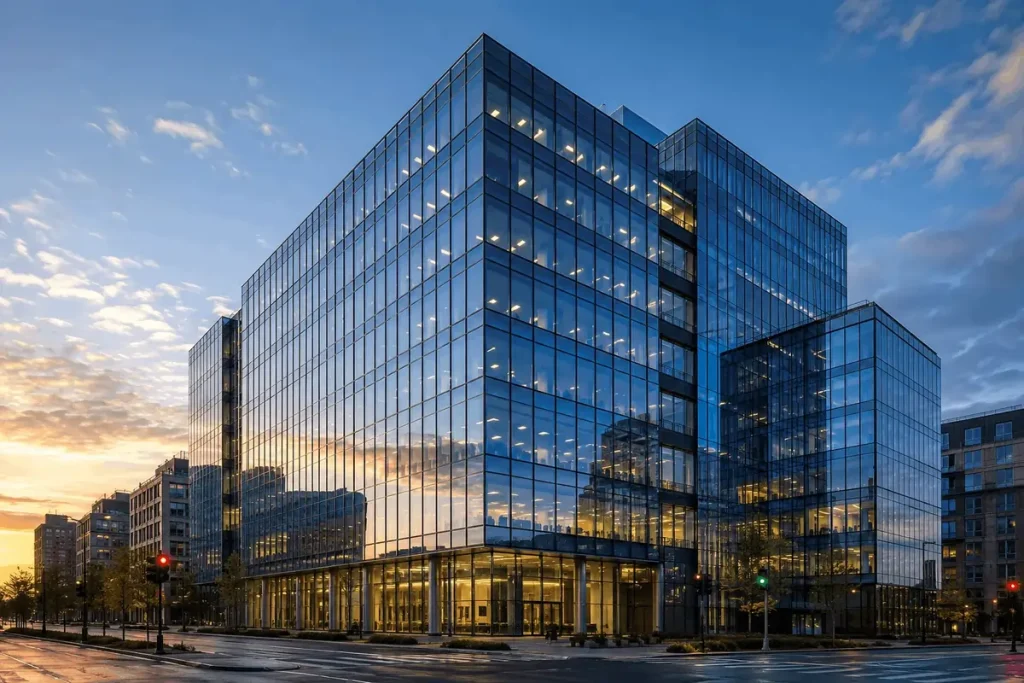

نمای کرتین وال، نمایی شیشه ای است که به عنوان پوششی غیرحامل وزن برای نماهای ساختمان به کار می رود و عمدتاً از پنل های شیشه ای بزرگ و قاب های فلزی یا آلومینیومی تشکیل شده است. در این سیستم، شیشه ها به صورت آویز بر روی ساختار اصلی ساختمان نصب می شوند و بارهای سازه ای را تحمل نمی کنند. هدف اصلی از استفاده از نمای شیشه ای کرتین وال، ایجاد یک ظاهر مدرن و زیبا، افزایش ورود نور طبیعی به داخل ساختمان و بهبود کارایی انرژی است. علاوه بر جنبه های بصری، این نما با به کارگیری پوشش ها و فناوری های نوین مانند عایق های حرارتی و پوشش های خورشیدی، به کنترل دما و صرفه جویی در مصرف انرژی کمک می کند.
نمای کرتین وال یک نوع نمای شیشه‌ای به شمار می‌رود که ساختاری کاملاً ایستا دارد. همین ساختار خود ایستا باعث شده تا در زمان فشار و یا هر گونه ضربه، تمامی بار اضافی، بر روی نما و شاسی‌کشی‌های آن وارد شده و هیچ‌گونه باری به ساختمان اصلی وارد نشود.
در واقع می‌توان گفت اگر مراحل نصب و اجرای نمای کرتین وال کاملاً اصولی و درست انجام شوند عواملی همچون باد، طوفان، بارندگی و سنگینی وزن شیشه‌ها همگی متوجه پوسته خارجی یا نمای ساختمان می‌شوند و تأثیری بر روی ساختمان نخواهند داشت. این موضوع قطعاً در افزایش طول عمر و دوام سازه تأثیر بسزایی دارد.
در زبان فارسی معادل نمای کرتین وال، دیوار پرده‌ای است. نمای کرتین وال یک بخش کاملاً مجزا و جداگانه از ساختمان اصلی است. در ساخت این نما معمولاً از متریال و مصالح سبک استفاده می‌شود. از آن جایی که در این سازه به طور ترکیبی از متریال شیشه‌ای و آلومینیومی استفاده شده، به نمای کرتین وال، نمای شیشه‌ای آلومینیومی نیز گفته می‌شود.
باتوجه‌به اینکه نمای خارجی ساختمان می‌تواند تأثیر بسزایی در محیط پیرامون آن داشته باشد، این روزها توجه ویژه‌ای به نمای کرتن وال می‌شود. چرا که این نما از زیبایی منحصربه‌فردی برخوردار است و می‌تواند جلوه‌ای خاص و ویژه به‌ظاهر ساختمان ببخشد.
مشخصات فنی کرتین وال
مهم‌ترین اصل دررابطه با مشخصات فنی کرتین وال که در بخش قبل نیز به آن اشاره داشتیم آن است که این نما ساختاری کاملاً خود ایستا دارد. اما برای برخی از افراد ممکن است این سؤال ایجاد شود که منظور از نمای خود ایستا چیست؟ نماهای خود ایستا به‌گونه‌ای طراحی و ساخته شده‌اند که از ورود هرگونه بار اضافی و مرده بر روی ساختمان اصلی جلوگیری به عمل می‌آورند.
این مورد در خصوص نمای شیشه ای کرتن وال نیز کاملاً صحت دارد. نمای کرتین وال تمامی بار اضافی را روی لامل ها یا شاسی‌کشی‌ها انتقال داده و از ساختمان در برابر هرگونه ارتعاش و لرزش محافظت می‌کند. معمولاً این نوع نما را به دلیل ویژگی‌های خاصی که دارد در گروه نماهای تهویه شونده و نمای خشک قرار می‌دهند.
از دیگر مواردی که در خصوص ساختار و مشخصات فنی کرتین وال می‌بایست بدانید آن است که وجود مصالح آلومینیومی در ساختار این نما باعث شده تا این محصول قابلیت نصب انواعی از متریال‌های پوششی همچون ورق آلومینیوم کامپوزیتی را دارا باشد.
در بخش گذشته گفتیم که معادل فارسی نمای کرتین وال، دیوار پرده‌ای می‌شود. دیوار پرده‌ای از دو بخش مجزا تشکیل شده است. (دیوار به‌عنوان یک حائل سخت و مقاوم میان دو فضای مختلف و پرده به‌عنوان یک حائل لطیف و انعطاف‌پذیر). از آن جایی که نمای کرتن وال هر دو خاصیت مذکور را در خود دارد به این نام شهرت گرفته است.
توجه داشته باشید که نمای کرتین وال تنها بار خودش و نیروهای جانبی که از محیط اطراف به ساختمان وارد می‌شوند را تحمل می‌کند و کاری به بار خود ساختمان ندارد. نمای کرتین وال در مقایسه با نمای فریم لس روی آهن که نسل قبلی نمای کرتن وال به شمار می‌آید هم از زیبایی قابل‌توجهی برخوردار بوده و هم مشکلاتی نظیر آب‌بندی و هوابندی در آن مشاهده نمی‌شود.
در نمای شیشه ای کرتین وال، ساختار فلزی نقش مهمی در نصب و نگهداری صفحات شیشه‌ای دارد. ترکیبی از افقی و عمودی بودن سازه‌های فلزی، بهترین پایه را برای نصب صفحات شیشه کرتین وال فراهم می‌کند.
این سازه‌ها، به عنوان پشتیبان و پایه‌های محکم، صفحات شیشه‌ای را در موقعیت‌های مطلوب نگه داشته و از رعایت استانداردهای ایمنی و عملکردی در نصب نمای شیشه‌ای اطمینان حاصل می‌کنند.
در فرآیند نصب، قرارگیری شیشه‌ها نیز از اهمیت بالایی برخوردار است. این شیشه‌ها باید به‌طور دقیق و هماهنگ بر روی ساختار فلزی قرار گیرند تا از زیبایی، عملکرد، و ایمنی نمای کرتین وال اطمینان حاصل شود. برای این منظور، استفاده از یراق الات مختلفی از جمله مهره‌ها، پیچ‌ها، و اتصالات محکم در نظر گرفته می‌شود تا شیشه‌ها به‌طور استحکام به سازه فلزی متصل شوند و در برابر فشارها و بارهای مختلف مقاومت کنند.
به طور کلی اجزای کرتین وال متشکل از سازه فلزی صفحات شیشه ای و یراق الات اتصالی است. استفاده از نوع و نحوه بکارگیری این قطعات بسته به نوع نمای کرتین وال متفاوت خواهد بود.
لامل کرتین وال چیست
زمانی که دررابطه با نمای کرتین وال در حال کسب اطلاعات هستید، معمولاً با عبارات و اصطلاحات زیادی روبرو خواهید شد که یکی از پرکاربردترین آنها عبارت لامل یا لامل کرتین وال است. یکی از بخش‌های مهم نمای کرتن وال پروفیل‌ها یا استراکچرهای آلومینیومی هستند. در واقع شیشه‌های نمای کرتین وال بر روی همین پروفیل‌ها قرار می‌گیرند. به این پروفیل‌های آلومینیومی، لامل نمای کرتین وال می‌گویند.
بنابراین، لامل کرتین وال در نما علاوه بر یک پوشش تزیینی در قسمت بیرونی نما به‌عنوان نگهدارنده نما نیز استفاده می‌شوند. در تعریف دیگر از لامل می‌توان گفت که پروفیل‌های آلومینیومی هستند که نمای شیشه‌ای روی آنها اجرا می‌شود. بر همین اساس ویژگی‌های ساختاری، نحوه قرارگیری و طراحی لامل‌ها بر اساس نما و نما نیز بر اساس قرارگیری لامل‌ها تحت‌تأثیر همدیگر قرار خواهند گرفت.
جنس لامل در اجرای نمای کرتین وال اغلب از پروفیل‌های آلومینیومی است. علت این انتخاب ویژگی‌ها و مزایای بسیار فلز آلومینیوم به‌عنوان ساختار نگهدارنده صفحات شیشه‌ای یا نمای کرتین وال است. لامل‌های آلومینیومی دارای ساختاری سبک، بسیار مقاوم و ضد سنگ هستند.
به همین دلیل استفاده از آنها در قسمت بیرونی نما سبب افزایش طول عمر و مقاومت نما و ساختمان خواهد شد. علاوه به جنس لامل‌ها نحوه قرارگرفتن آنها نیز بسیار حائز اهمیت است. به این گونه لامل‌ها بر اساس نحوه قرارگرفتن و موقعیت آنها در نمای کرتین وال به دودسته مهم تقسیم‌بندی خواهند شد.
لامل‌ها به دو صورت عمودی و افقی در ساختار این نما اجرا می‌شوند. بر همین اساس به دودسته عمده لامل‌های مولیون و ترنزوم تقسیم‌بندی می‌شوند که در ادامه بیشتر با آنها آشنا خواهید شد. ساختار لامل‌ها بر اساس جنس و وظایف آنها دارای دو دسته‌بندی متفاوت هستند که در ادامه با انواع لامل بیشتر آشنا خواهید شد.
انواع لامل نمای کرتین وال
همان‌طور که گفته شد لامل‌ها بر اساس نحوه و محل قرارگرفتن آنها در اجرای نمای به عنوان سازه نما به انواع مختلفی تقسیم‌بندی می‌شوند. این اجزا به عنوان عناصر مهم در نمای مرتین وال با نام‌ها و ویژگی‌های منحصربه‌فرد به فضای زیرسازی و نگهدارنده صفحات شیشه‌ای افزوده می‌شوند.
انواع لامل سیستم کرتین وال عبارت‌اند از:
لامل‌های عمودی به نام مولیون و
لامل‌های افقی به نام ترنزوم
هر کدام از این لامل‌ها با ویژگی‌ها، کاربرد و ضخامت خاص خود به معماران اجازه می‌دهند تا نسبت به خلق نماهای مدرن و زیبای کرتین وال اقدام کنند.

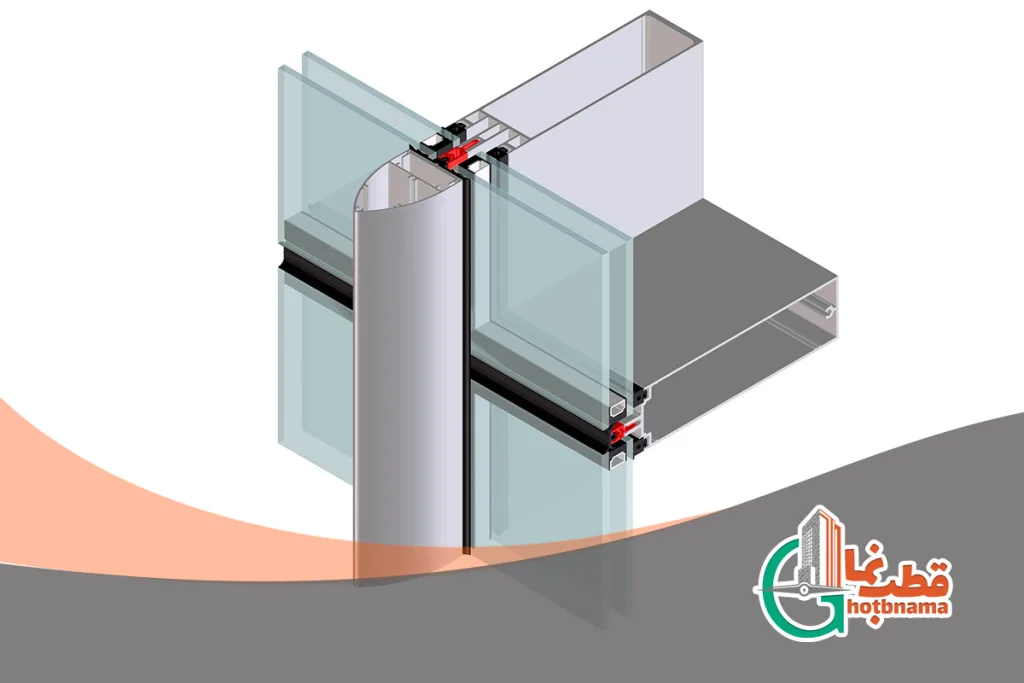

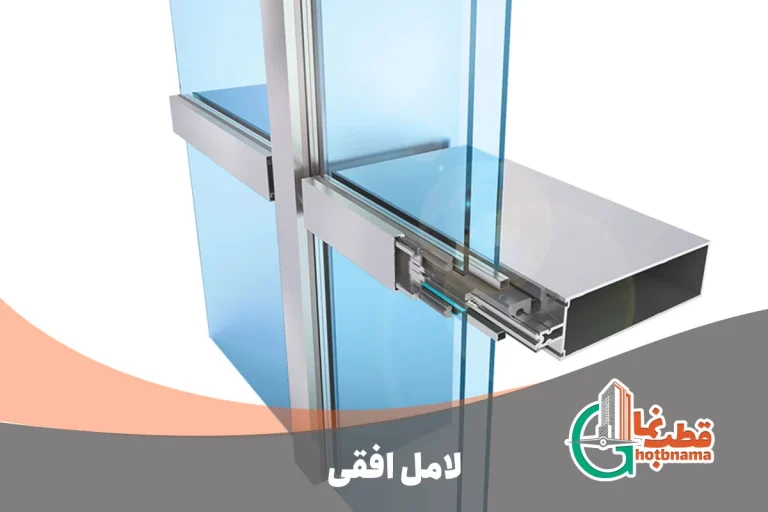

لامل افقی (ترنزوم)
لامل‌های افقی معمولاً در صنعت اجرایی نما به نام ترنزوم شناخته شده‌اند. این اجزا، عناصری افقی هستند که در طراحی و اجرای نمای کرتین وال به کار می‌روند. یکی از مهم‌ترین مشخصه‌های لامل‌های آلومینیومی ترنزوم کوتاه‌تر بودن طول آنها در مقایسه با طول لامل‌های عمودی یا مولیون‌ها هستند.
با این تفاسیر عرض لامل‌های عمودی و افقی به طور کامل برابر است و تنها تفاوت آنها در میزان طول آنها در اجرای نماست. این میزان تفاوت در ابعاد و طول این دو نوع پروفیل نیز جهت حمایت از بار مرده نمای ساختمان تعبیه شده است.
البته ناگفته نماند که در معماری و طراحی امروزی برخی از طراحان و معماران جهت افزایش زیبایی بصری نمای بیرونی ساختمان سایز لامل‌های ترنزوم و مولیون را کاملاً برابر با همدیگر انتخاب و اجرا خواهند کرد. این امر سبب می‌گردد که دقت و زیبایی قسمت بیرونی نما افزایش یابد. البته ناگفته نماند علاوه بر افزایش ظرافت طراحی نمای اجرا شده، در مقابل هزینه‌های اجرایی را نیز افزایش می‌دهد.

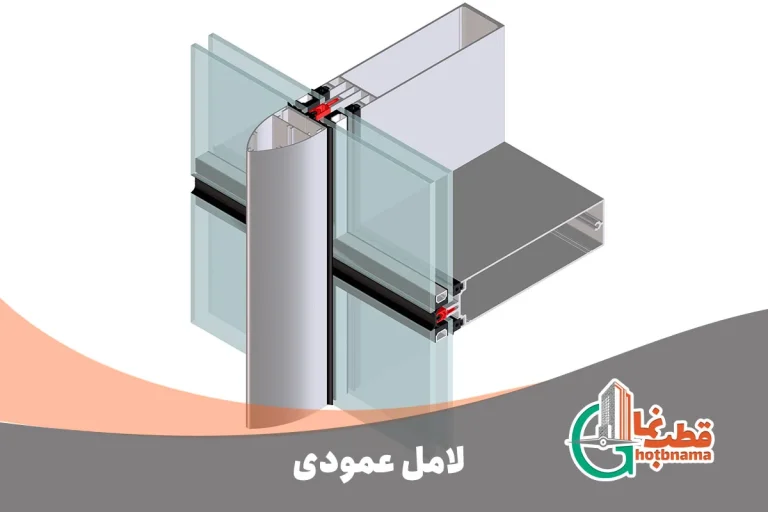

لامل عمودی (مولیون)
در مقابل لامل‌های افقی یا ترنزوم لامل‌های عمودی به نام مولیون قرار می‌گیرند. این اجزا نیز همانند لامل‌های ترنزوم به طور معمول از پروفیل‌های آلومینیومی یا فولادی ساخته می‌شوند. پروفیل‌های مولیون یا عمودی در نمای کرتین وال طول بیشتری به نسبت ترنزوم دارند.
انتقال بار مرده نمای ساختمان بیشتر بر عهده لامل‌های عمودی یا میلیون‌ها هستند. این اجسام از خاصیت پشتیبانی بیشتری در اجرای نما به نسبت لامل‌های افقی برخودارند. همچنین مولیون‌ها به عنوان عناصر عمودی در ساختار اجرایی نمای کرتین وال جهت ایجاد استحکام ساختاری و حمایت از وزن صفحات شیشه‌ای مورداستفاده قرار می‌گیرند.
یکی دیگر از ویژگی‌های قابل‌بحث در ساختار لامل‌های کرتین وال ساختار درونی پروفیل‌ها است. سطح مقطع لامل‌ها دارای انواع مختلفی است. قسمت درونی آنها نیز با استفاده از مواد و متریال گوناگون جهت افزایش خاصیت عایق‌بندی نما پر می‌شود.
یکی دیگر از ویژگی‌های جذاب لامل‌های کرتین وال گستره رنگی متنوع آنها در اجرای نماست. پروفیل‌های آلومینیومی به عنوان لامل‌های کرتین وال دارای قابلیت رنگ‌پذیری به شیوه‌های مختلفی هستند. ازاین‌رو باتوجه‌به رنگ نما و حتی ساختار شیشه‌ها می‌توانید پروفیل‌های آلومینیومی را در رنگ دلخواه انتخاب نمایید.
کاربرد شیشه لامل
لامل‌ها یکی از عناصر مهم در نمای شیشه‌ای کرتین وال هستند که برای نصب و نگهداری صفحات شیشه‌ای بر روی سازه فلزی استفاده می‌شوند. این لامل‌ها به دو شکل عمودی و افقی در نظر گرفته می‌شوند که به نوع افقی به عنوان ترنزوم و به نوع عمودی به عنوان مولیون معروف هستند. عرض لامل‌های افقی و عمودی در این نوع نماها برابر است، اما معمولاً لامل‌های افقی دارای طول کوچکتری نسبت به لامل‌های عمودی هستند.
در نمای کرتین وال شیشه‌ای با لامل‌های ترنزوم (افقی)، لامل‌ها در جهت افقی و موازی با زمین نصب می‌شوند. این نوع نصب به شیشه‌ها امکان حرکت عمودی را می‌دهد، که در برخی موارد مفید است مثلاً برای تطابق با تغییرات دمایی و تغییرات در انقباض و انبساط شیشه‌ها.
در مورد لامل‌های مولیون (عمودی)، آنها در جهت عمودی و موازی با دیوارهای ساختمان نصب می‌شوند. این نوع نصب به شیشه‌ها استحکام بیشتری در برابر بارهای عمودی مانند وزن شیشه‌ها و فشارهای بادی اعطا می‌کند، که در نماهای با ارتفاع بالا یا در مناطق با باد شدید بسیار حائز اهمیت است. معمولاً لامل‌های افقی نسبت به لامل‌های عمودی طول کوچکتری دارند.
از مهم‌ترین دلایل تفاوت سایز طولی آنها این است که معمولاً بار و وزن اصلی شیشه‌های نمای کرتن وال بر روی لامل‌های عمودی قرار می‌گیرد. در برخی مواقع نیز معماران و سازندگان نما برای افزایش زیبایی و جلوه کار، اندازه و سایز لامل‌های افقی و عمودی را کاملاً برابر در نظر می‌گیرند.
جنس لامل کرتین وال
اما به طور کل انتخاب نوع و اندازه لامل افقی و عمودی بستگی به شرایط پروژه و سلیقه کارفرمایان دارد. باتوجه‌به جنس به‌کاررفته در ساخت لامل و برند تولیدکننده این محصولات به گروه‌های مختلفی تقسیم می‌شوند و بسیار متنوع هستند. از انواع لامل در جنس‌های مختلف می‌توان به موارد زیر اشاره کرد:
لامل آلومینیوم
لامل فولادی
لامل چوبی
لامل آلومینیومی
لامل آلومینیومی از آلیاژهای آلومینیوم با استحکام بالا ساخته می‌شود. این لامل‌ها به دلیل وزن سبک و مقاومت خوب در برابر خوردگی و هوازدگی، مورد استفاده قرار می‌گیرند. لامل آلومینیومی در مقابل فشارها و بارهای عمودی مانند بار وزنی شیشه‌ها و فشارهای بادی، مقاومت مناسبی دارند. همچنین، مقاومت بالا در برابر خوردگی و عوامل محیطی دیگر از ویژگی‌های مهم این لامل‌هاست.
لامل فولادی
لامل فولادی از فولاد‌های با استحکام بالا تهیه می‌شود، که می‌تواند از جنس‌های مختلف فولادی مانند فولاد ضد زنگ یا فولاد کربنی باشند. این لامل‌ها به دلیل استحکام بالا و مقاومت در برابر بارهای عمودی و فشارهای خارجی، معمولاً در ساختمان‌هایی با بارهای بالا استفاده می‌شوند. لامل فولادی به دلیل استحکام و مقاومت بالای خود، بارهای بزرگی را تحمل کنند.
انواع نمای کرتین وال
معمولاً نمای کرتین وال به شکل‌های مختلفی در محل نصب می‌شوند. این که شیشه‌های نما در فضای میانی لامل‌ها به چه شکلی فیکس می‌شوند باعث می‌شود تا شکل ظاهری نما هم متفاوت و متنوع شود.
نحوه نصب شیشه‌ها در نمای کرتین وال می‌تواند به شکل‌های مختلفی انجام شود که به وسیله آنها می‌توان ظاهر و شکل نما را متفاوت و جذابتر نمود. یکی از روش‌های رایج نصب شیشه‌ها در نمای کرتین وال، استفاده از قاب‌های فلزی است. در این روش، شیشه‌ها درون قاب‌های فلزی قرار می‌گیرند و سپس قاب‌ها به سازه فلزی نصب می‌شوند.
این روش نه تنها به شیشه‌ها استحکام بیشتری می‌دهد بلکه امکان ایجاد انواع مختلفی از طرح‌ها و شکل‌ها برای نمای کرتین وال را فراهم می‌کند. روش دیگری که برای نصب شیشه‌ها در نمای کرتین وال استفاده می‌شود، استفاده از پیچ‌های مخصوص و سیستم‌های مخفی نصب شیشه‌ها است.
در این روش، شیشه‌ها به وسیله پیچ‌های مخصوص به سازه فلزی نصب می‌شوند و سیستم‌های مخفی مانع از دیده شدن پیچ‌ها و اتصالات می‌شوند. این روش، به نما ظاهری ساده و شیک می‌دهد و امکان استفاده از شیشه‌های بزرگتر و بدون قاب را فراهم می‌کند، که به نوبه خود منجر به یک نمای کرتین وال مدرن و با تأثیر بالا می‌شود.
براساس این تعاریف انواع نمای کرتین وال به صورت اختصاصی می‌توان شامل موارد زیر هستند:
نمای کرتین وال فریم لس
نمای کرتین وال فیس کپ
نمای کرتین وال یوچنل
نمای کرتین وال سمی فریم لس
- نمای کرتین وال استپ یونیت

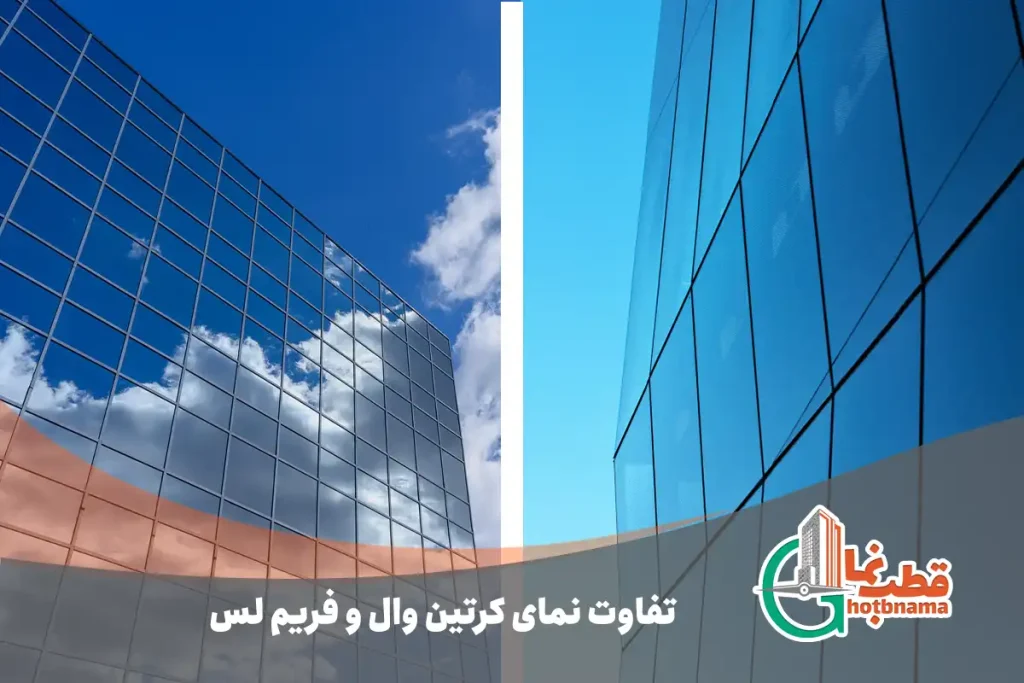

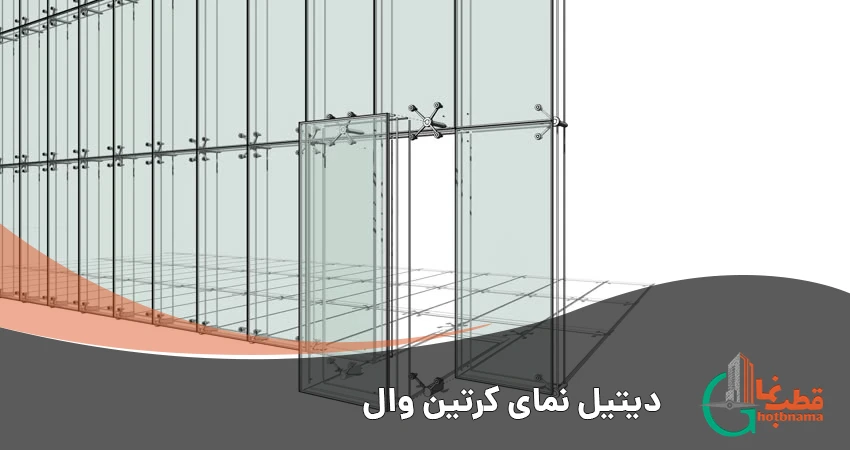

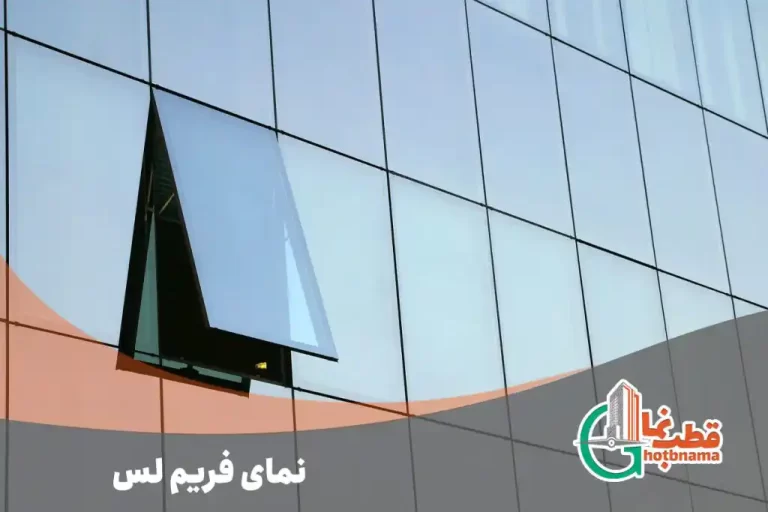

نمای کرتین وال فریم لس
نمای کرتین وال فریم لس نوعی از نمای شیشه‌ای است که از پروفیل‌های افقی و عمودی تشکیل شده است. این پروفیل‌ها به وسیله براکت‌ها و اتصالات مفصلی به یکدیگر و به سازه اصلی متصل می‌شوند و تشکیل قاب‌هایی می‌دهند که محل جایگذاری شیشه‌ها را فراهم می‌کنند. کرتین وال فریم لس با استفاده از ساختار فریم لس (بدون قاب)، به شیشه‌ها استحکام بیشتری می‌دهد و وضوح زیبایی و شکل ظاهری نما را ارتقا می‌بخشد.
براکت‌ها و اتصالات مفصلی که در فریم لس استفاده می‌شوند، به شیشه‌ها امکان حرکت و انطباق با تغییرات دمایی و فشارهای خارجی را می‌دهند. این امر باعث می‌شود که نمای کرتین وال فریم لس، در برابر تغییرات محیطی و بارهای مختلف مقاومت بیشتری داشته باشد و طول عمر نمای کرتین وال را افزایش دهد.
به طور کلی، نمای کرتین وال فریم لس با استفاده از پروفیل‌های مفصلی و براکت‌های قوی، امکان نصب شیشه‌ها به شکل دقیق و مطمئن را فراهم می‌کند و به وضوح زیبایی و عملکرد نما را ارتقا می‌بخشد.
نمای فریم لس کرتین وال در سطح خارجی نما از درپوش استفاده نمی‌کند. همچنین برای فیکس و محکم کردن شیشه‌ها بین لامل‌ها از چسب‌های استراکچرال استفاده می‌شود. پس از عملیات مدول بندی با لامل‌ها، شیشه‌های نما بار دیگر در میان کلاف‌های آلومینیومی قرار گرفته و مابین لامل‌ها فیکس و تثبیت می‌شوند. باتوجه‌به نحوه طراحی و اجرای نمای فریم لس سطح خارجی کار معمولاً ظاهر یکنواخت و یکپارچه‌ای دارد.

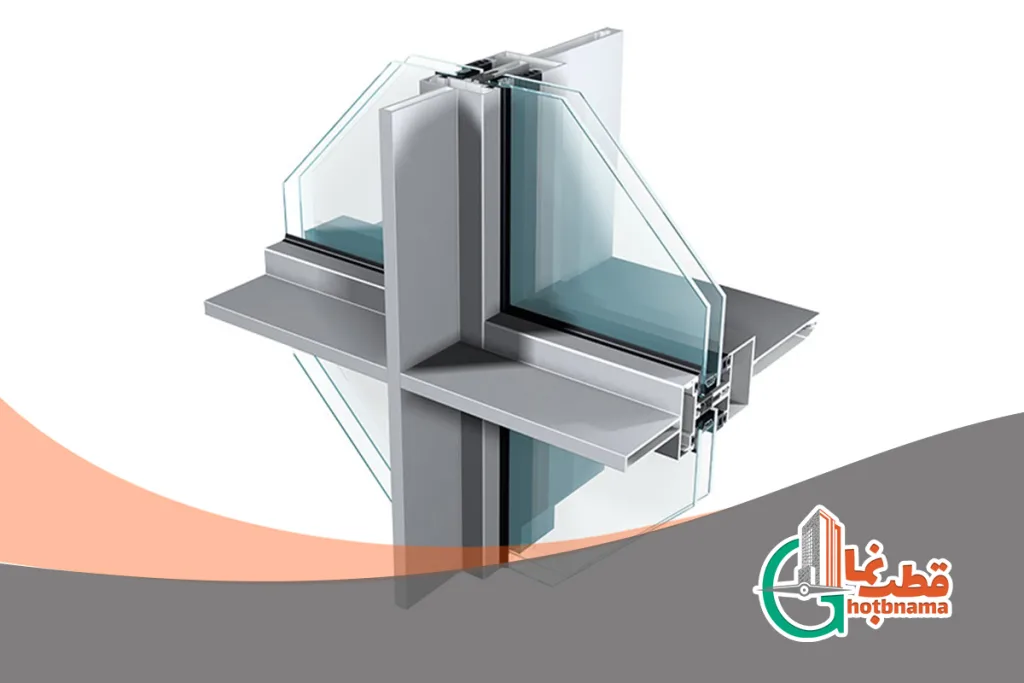

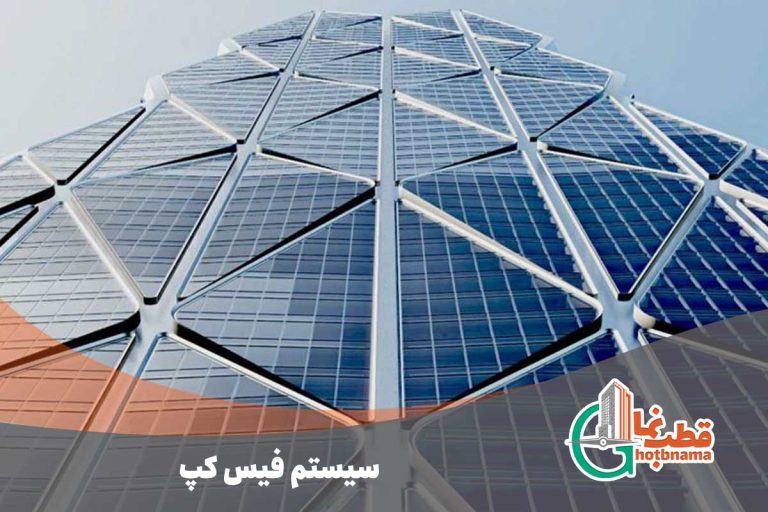

نمای کرتن وال فیس کپ
نمای کرتین وال فیس کپ در واقع با استفاده از لامل‌های افقی و عمودی (لومیون و ترنسم)، فریم‌های آلومینیومی را به وجود می‌آورد که شیشه‌های نمای فیس کپ را در خود جای می‌دهند. این فریم‌های آلومینیومی به همراه شیشه‌ها، نمایی زیبا و شکوهمند را به ساختمان می‌بخشند و آن را از دیگر ساختمان‌ها تمایز می‌دهند.
با توجه به پیچیدگی و ابعاد مختلف کرتین وال فیس کپ، نیاز به محاسبات مهندسی دقیق است. این محاسبات شامل بررسی بارها و فشارهایی که بر فریم و شیشه‌ها اعمال می‌شوند، مقاومت مواد به عنوان اجزای سازنده فریم، و همچنین استحکام اتصالات و اتصالات بین اجزا است.
علاوه بر این، نیاز به استفاده از متریال‌های با کیفیت و استاندارد برای اجزای سازنده نیز از اهمیت بالایی برخوردار است تا نمای فیس کپ همچنان از زیبایی، شکوه، و مقاومت لازم برخوردار باشد و بر اثر عوامل محیطی و فشارهای خارجی نیز دچار مشکل نشود. نمای کرتین وال فیس کپ برخلاف نمای فریم لس دارای درپوش است.
در نمای کرتین وال فیس کپ پس از اینکه لامل‌های افقی و عمودی در محل نصب شدند، شروع به اجرا و نصب شیشه‌ها مابین لامل‌ها می‌شود. برای نصب شیشه‌ها در محل می‌بایست درپوش به دماغه لامل متصل شود. در ظاهر بیرونی این نما لامل‌های افقی و عمودی به‌عنوان قاب شیشه‌ها به خوبی نمایان است. درپوش‌های موردنظر از نظر رنگ‌بندی، شکل و طول عمر انواع گوناگونی دارند و به روش‌های مختلفی اجرا و نصب می‌شوند.

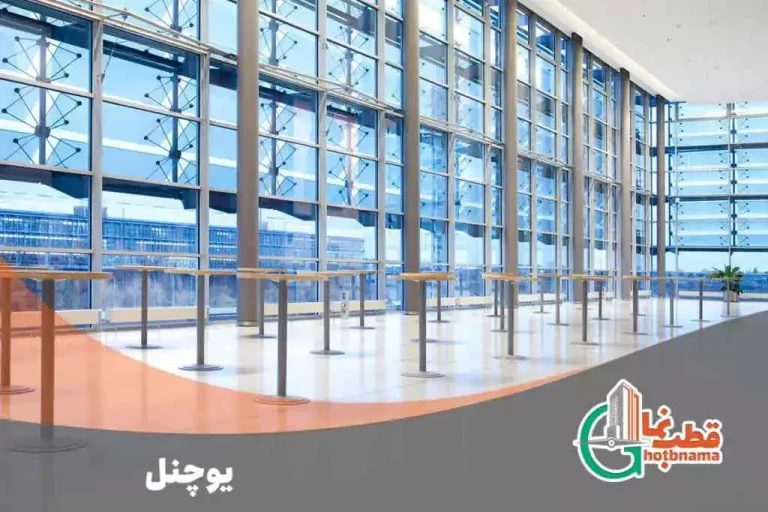

نما کرتین وال یوچنل
کرتین وال یوچنل زیرمجموعه‌ای از سیستم‌های فریم لس هستند. تفاوت اصلی میان این سیستم با سیستم فریم لس در استفاده از کلاف آلومینیومی است. در کرتین وال یوچنل از کلاف‌های آلومینیومی استفاده نمی‌شود.
شیشه‌های دوجداره با استفاده از اسپیسرهای U شکل و چسب سیلیکونی به جای چسب بوتیل معمولاً جهت افزایش عملکرد و کیفیت سیستم عایق‌بندی استفاده می‌شوند. این سیستم باعث افزایش عمر مفید و عملکرد شیشه‌های دوجداره می‌شود، زیرا چسب سیلیکونی به طور معمول مقاومت بهتری در برابر عوامل جوی نسبت به چسب بوتیل دارد و اجازه نمی‌دهد که هوا و رطوبت وارد بین فضای دوجداره شوند.
به علاوه، استفاده از اسپیسرهای U شکل در کرتین وال یوچنل، نیز بهبودی در عملکرد عایقی ایجاد می‌کند و از نظر زیبایی‌شناسی نیز می‌تواند به شکلی منظم‌تر به ساختار نمای خارجی شیشه‌ها کمک کند. کرتین وال یو چنل پس از اجرا، نمایی مشابه با نمای فریم لس دارند. با این تفاوت که این سیستم ها از نظر اقتصادی مقرون‌به‌صرفه و ارزان‌تر هستند.

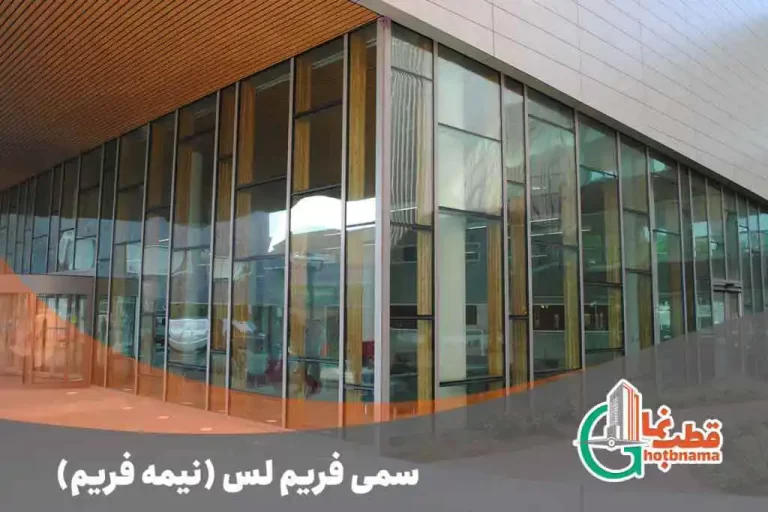

نمای کرتین وال سمی فریم لس (نیمه فریم)
نمای کرتین وال سمی فریم لس نیز یک روش طراحی نوین در نماهای شیشه‌ای است که به‌صورت نیمه فریم قابل رویت است، با این تفاوت که در این نوع نما، فریم‌هایی به عنوان فضای میانی بین شیشه‌ها و سازه در نظر گرفته شده‌اند. این فریم‌ها عملکردی مشابه فریم‌های معمولی را دارند، اما به دلیل طراحی خاص و نحیف، به طور همزمان قابلیت پنهان شدن و عدم قابل رویت بودن دارند.
مواد استفاده شده در فریم‌های سمی فریم لس می‌تواند شامل آلومینیوم، استیل، PVC و یا مواد دیگر باشد. هدف از استفاده از این فریم‌ها، علاوه بر نگهداری شیشه‌ها، ایجاد یک فضای میانی است که به عنوان یک محافظ برای شیشه‌ها عمل کند و از تماس مستقیم شیشه با سازه جلوگیری کند. این میزان محافظت می‌تواند عوامل مختلفی از جمله نفوذ آب، گرد و غبار، تغییرات دما و فشارهای خارجی را کنترل کند و عمر مفید نما را افزایش دهد.
به طور کلی، هر دو نوع فریم لس و سمی لس، به عنوان روش‌های نوین در طراحی نماهای شیشه‌ای مورد استفاده قرار می‌گیرند که هر کدام دارای ویژگی‌ها و مزایای خاص خود هستند و بسته به نیازهای پروژه و شرایط محیطی، انتخاب می‌شوند.
این روش طراحی نه تنها به شیشه‌ها اجازه می‌دهد تا به‌صورت تقریبا بی‌فریم دیده شوند، بلکه همچنین باعث افزایش نوردهی و منظره‌پذیری در داخل ساختمان می‌شود.
با ترکیب‌کردن دو نمای فریم لس و فیس کپ به نمای کرتین وال سمی فریم لس می‌توان دست پیدا کرد. باتوجه‌به معماری ساختمان از نمای نیمه فریم می‌توان در یک سمت از چسب یا لاستیک و از سمت دیگر از درپوش به‌صورت افقی یا عمودی استفاده کرد.
نما کرتین وال یوچنل
نمای کرتین وال سمی فریم لس نیز یک روش طراحی نوین در نماهای شیشه‌ای است که به‌صورت نیمه فریم قابل رویت است، با این تفاوت که در این نوع نما، فریم‌هایی به عنوان فضای میانی بین شیشه‌ها و سازه در نظر گرفته شده‌اند. این فریم‌ها عملکردی مشابه فریم‌های معمولی را دارند، اما به دلیل طراحی خاص و نحیف، به طور همزمان قابلیت پنهان شدن و عدم قابل رویت بودن دارند.
مواد استفاده شده در فریم‌های سمی فریم لس می‌تواند شامل آلومینیوم، استیل، PVC و یا مواد دیگر باشد. هدف از استفاده از این فریم‌ها، علاوه بر نگهداری شیشه‌ها، ایجاد یک فضای میانی است که به عنوان یک محافظ برای شیشه‌ها عمل کند و از تماس مستقیم شیشه با سازه جلوگیری کند. این میزان محافظت می‌تواند عوامل مختلفی از جمله نفوذ آب، گرد و غبار، تغییرات دما و فشارهای خارجی را کنترل کند و عمر مفید نما را افزایش دهد.
شیشه‌های دوجداره با استفاده از اسپیسرهای U شکل و چسب سیلیکونی به جای چسب بوتیل معمولاً جهت افزایش عملکرد و کیفیت سیستم عایق‌بندی استفاده می‌شوند. این سیستم باعث افزایش عمر مفید و عملکرد شیشه‌های دوجداره می‌شود، زیرا چسب سیلیکونی به طور معمول مقاومت بهتری در برابر عوامل جوی نسبت به چسب بوتیل دارد و اجازه نمی‌دهد که هوا و رطوبت وارد بین فضای دوجداره شوند.
به علاوه، استفاده از اسپیسرهای U شکل در کرتین وال یوچنل، نیز بهبودی در عملکرد عایقی ایجاد می‌کند و از نظر زیبایی‌شناسی نیز می‌تواند به شکلی منظم‌تر به ساختار نمای خارجی شیشه‌ها کمک کند. کرتین وال یو چنل پس از اجرا، نمایی مشابه با نمای فریم لس دارند. با این تفاوت که این سیستم ها از نظر اقتصادی مقرون‌به‌صرفه و ارزان‌تر هستند.

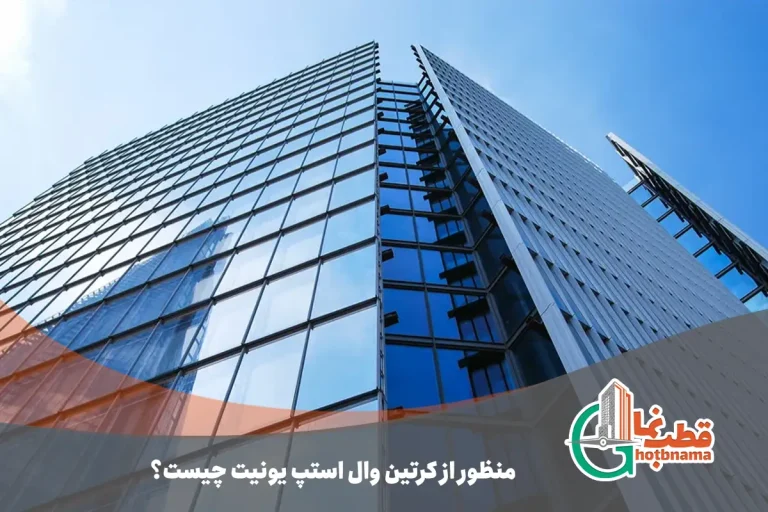

نمای کرتین وال استپ یونیت
نمای کرتین وال استپ یونیت، یکی از پیشرفته‌ترین و زیباترین روش‌های نمای شیشه‌ای برای ساختمان‌های مدرن محسوب می‌شود. در این سیستم، شیشه‌ها با استفاده از چسب‌های خاص و بسیار مقاوم به فریم‌ها متصل می‌شوند. این چسب‌ها از تکنولوژی و قدرت بالایی برخوردار هستند و به‌گونه‌ای طراحی شده‌اند که تحت هیچ شرایطی از فریم جدا نمی‌شوند.
استفاده از چنین چسب‌های ویژه‌ای باعث می‌شود که صفحات شیشه ای نما از نظر ایمنی و مقاومت در سطح بالایی قرار بگیرد.
یکی از ویژگی‌های برجسته این مدل کرتین وال، عدم قابلیت تشخیص بازشو بودن پنجره‌ها از نمای بیرونی است. این امر به دلیل طراحی مخفی و خاص بازشوها و استفاده از بازشوهای کاملاً مخفی است. به‌این‌ترتیب، تمام شیشه‌ها در نگاه اول یکپارچه و ثابت به نظر می‌رسند و هیچ تفاوتی بین پنجره‌های ثابت و بازشوها وجود ندارد.
تمامی ویژگی‌های اجرای نمای کرتین وال استپ یونیت تا حتی قیمت اجرای آن با سایر روش‌های اجرایی نمای کرتین وال بسیار متفاوت و البته خاص است. همان‌طور که در روش‌های دیگر نماهای کرتین وال از لامل‌های افقی و عمودی استفاده می‌شود، برای اجرای سازه اصلی این نما نیز به کار گرفته می‌شوند.
اما در این نما لامل‌های افقی و عمودی بکار رفته در قسمت‌های بازشوی نما به شیوه متفاوت‌تری اجرا می‌شوند. بازشوهای مورداستفاده در این نوع نمای کرتین وال درون لامل‌های افقی و عمودی بسته به جایگاه آن جاسازی خواهد شد. به عبارتی دیگر بازشوها قابل‌مشاهده نخواهند بود به همین دلیل ساختار ظاهری آن در بخش‌های مختلف دارای جذابیت خاصی است.
نصب کرتین وال استپ یونیت از جمله گران‌ترین و بهترین روش‌های نصب نمای ساختمان محسوب می‌شود. این نوع نصب به دلیل هزینه‌های بالای خود معمولاً در پروژه‌های خاص و لوکس مورداستفاده قرار می‌گیرد.
یکی از مهم‌ترین بخش‌های نصب کرتین وال استپ یونیت، چسباندن شیشه‌ها به فریم‌های آلومینیومی است که نیاز به‌دقت و تخصص بسیار زیادی دارد. این فرایند حساسیت بالایی دارد و کوچک‌ترین اشتباه می‌تواند مشکلات جدی به بار آورد.
سقف شیشه ای (اسکای لایت) با کرتین وال
سقف شیشه ای یا اسکای لایت یکی از انواع سیستم‌های کرتین وال است که از شیشه های نورپردازی تشکیل شده است. این نوع سقف شیشه‌ای بر روی سقف ساختمان نصب می‌شود و اجازه می‌دهد تا نور طبیعی به داخل فضاهای ساختمانی برسد.
اسکای لایت با ایجاد یک پنجره شیشه‌ای بر روی سقف، به داخل فضاهای داخلی اجازه می‌دهد تا با نور طبیعی روشنایی بیشتری دریافت کنند و از احساس فضای باز و ارتباط با محیط خارجی برخوردار شوند.
با نصب سقف شیشه‌ای اسکای لایت، نیاز به استفاده از روشنایی مصنوعی در طول روز به حداقل می‌رسد و این امر به صرفه‌جویی در انرژی و هزینه‌های نورپردازی منجر می‌شود. همچنین، این نوع سقف باعث ایجاد یک احساس فضایی باز و طبیعی در داخل ساختمان می‌شود و به ارتباط انسان با محیط خارجی کمک می‌کند.
با این وجود، نکته مهمی که در نصب سقف شیشه‌ای اسکای لایت باید مد نظر قرار گیرد، این است که این نوع سازه باید از شیشه‌های مقاوم و با کیفیت بالا ساخته شود تا در مقابل شرایط جوی و عوامل خارجی مقاومت کند و ایمنی افراد را تامین کند.
اجزای کرتین وال (یراق آلات کرتین وال)
آن چیزی که اجزای کرتین وال را تشکیل می‌دهد شاسی‌ها و لامل‌هایی هستند که در اطراف پروژه ساختمانی مورد استفاده قرار می‌گیرند. شاید برایتان این سؤال پیش‌آمده باشد که لامل‌ها چگونه سبب فیکس شدن شیشه‌ها می‌شوند؟ لامل‌ها در واقع به سازه‌ها و مصالح آلومینیومی گفته می‌شود که قرار است شیشه‌های نما بر روی آن قرار بگیرند.
در نهایت پس از نصب لامل‌ها بر روی سازه یک حالت مشبک مانند ایجاد می‌شود. اما برای نصب لامل‌های نمای کرتین وال نیاز به ابزار و یراق‌آلات مختلفی است. نمای کرتین وال یکی از ساختارهای معماری است که در آن از شیشه به طور گسترده‌ای استفاده می‌شود تا ظاهر زیبا و مدرنی را برای ساختمان‌ها ایجاد کند. اما پشت این ظاهر زیبا، اجزا و یراق بسیاری وجود دارند که برای اجرای نمای کرتین وال لازم است.
اجزای کرتین وال شامل فریم‌ها، اتصالات، سیستم‌های نگهداری و نصب، و موارد دیگر هستند. از طراحی و انتخاب صحیح این یراق‌ها و اجزا، به عنوان پشتیبانی از ساختار شیشه‌ای، بهبود عملکرد و استحکام نمای کرتین وال اطمینان حاصل می‌شود. استفاده از یراق الات و اجزای باکیفیت و مرغوب در ساختار نمای کرتین وال از اهمیت بسیاری برخوردار است.
اجزای کرتین وال و یراقی، همچون فریم‌ها، مفتول‌ها، اتصالات، و سیستم‌های نگهداری، نقش بسیار حیاتی در استحکام، عملکرد، و زیبایی نما ایفا می‌کنند. از اهمیت انتخاب مواد باکیفیت در ساختار نمای کرتین وال می‌توان به افزایش دوام و مقاومت در برابر شرایط مختلف اقلیمی اشاره کرد، که این امر به طراحان و معماران کمک می‌کند تا سازه‌هایی با عمر مفید طولانی و کیفیت بالا خلق کنند.
همچنین، استفاده از اجزای کرتین وال باکیفیت و مرغوب در نمای کرتین وال، به تضمین اجرای درست و صحیح این ساختار برای حفظ ایمنی، ارتقاء انرژی، و کاهش مشکلات فنی مرتبط با آن کمک می‌کند. به طور کلی، انتخاب و استفاده از اجزا ویراقی با کیفیت در ساختار نمای کرتین وال، نقش بسیار مهمی در بهبود کیفیت و عملکرد این نوع از سازه‌ها دارد.
از مهم‌ترین اجزای تشکیل‌دهنده و یراق‌آلات کرتین وال می‌توان به موارد زیر اشاره کرد:
شیشه کرتین وال
نماهای شیشه ای کرتین وال از شیشه‌های مختلفی تشکیل شده‌اند که هر کدام ویژگی‌ها و کاربردهای خاصی دارند. از جمله شیشه های کرتین وال استفاده شده در این نماها می‌توان به شیشه‌های یک جداره نشکن و دوجداره اشاره کرد که از لحاظ مصرف و ایمنی انواع مختلفی دارند.
علاوه بر این، در برخی نماهای کرتین وال از شیشه‌های سه جداره نیز استفاده می‌شود که این نوع شیشه‌ها دارای عملکرد حرارتی و صوتی بهتری هستند. همچنین، در ساختار نمای شیشه‌ای کرتین وال از انواع مختلفی از شیشه‌های ساده، رنگی و رفلکسی نیز استفاده می‌شود. شیشه‌های رنگی برای کنترل نور و حرارت و همچنین ایجاد جلوه‌های زیبا در نماها استفاده می‌شوند، در حالی که شیشه‌های رفلکسی دارای پوششی هستند که باعث کاهش تابش حرارتی در ساختمان می‌شوند.
این تنوع در استفاده از انواع شیشه‌ها، به طراحان و معماران امکان می‌دهد تا بر اساس نیازها و مشخصه‌های هر پروژه، بهترین شیشه را انتخاب و استفاده کنند تا ایمنی، کارایی، و زیبایی نماهای شیشه ای کرتین وال را به حداکثر برسانند.
ازجمله شیشه‌های قابل استفاده در اجرای نمای کرتین وال عبارتند از گفت:
شیشه‌های سکوریت
شیشه لمینت
شیشه‌های رنگی
شیشه‌های ضد حریق
ویژگی‌های شیشه کرتین وال
شیشه به‌عنوان نمای یک ساختمان باید بهترین عملکرد را از نظر ایمنی ارائه دهد. شیشه نمای کرتین وال چه در نمای تجاری و چه مسکونی مناسب‌ترین عملکرد را طبق استانداردهای لازم ارائه می‌دهد. ویژگی‌های متفاوت شیشه نمای کرتین وال به طراحان اجازه داده تا از هر جنبه آن عملکردهای متفاوتی بدست آورند. شیشه‌های قابل استفاده در اجرای نمای کرتین وال دارای مشخصه‌ها و ویژگی‌های خاص خود هستند. در ادامه با جزئیات و ویژگی‌های کامل شیشه نمای کرتین وال آشنا خواهید شد.
ابعاد شیشه ها
اولین موردی که باید در طراحی و اجرای نمای کرتین وال در نظر گرفته شود ابعاد صفحات شیشه‌ای آن است. چراکه براساس ابعاد شیشه‌ها سازه اصلی ساخته می‌شود. تمامی یراق آلات مورد نیاز براساس ابعاد و تعداد شیشه‌ها مشخص خواهند شد. حتی جایگاه نصب یراق آلات و سازه اصلی طبق ابعاد صفحات شیشه‌ای مشخص می‌گردد.
از طرفی براساس نوع ساختمان، ارتفاع و طرح نما ابعاد صفحات شیشه‌ای نیز مشخص می‌شود. بنابراین یکی از مشخصه‌های خاص شیشه نمای کرتین وال ابعاد آن‌هاست. ابعاد شیشه‌های کرتین وال با شیشه‌های معمولی یا شیشه‌های قابل‌استفاده برای درب و پنجره‌ها بسیار متفاوت هستند. چراکه معیارهای خاصی برای ابعاد این شیشه‌ها در نظر گرفته خواهد شد.
با درنظر گرفتن تمامی این جوانب طبق اصول مهندسی ابعاد بیشینه و کمینه‌ای نیز در نظر گرفته شده‌است. به این معنا علاوه‌بر تمامی موارد ذکرشده ابعاد صفحات شیشه‌ای کرتین وال نباید از مقدار مشخصی کوچک‌تر یا بزرگتر باشد. چراکه می‌توانند ایمنی سازه و نما را به خطر بیندازد.
تعداد جداره‌ها
شاید بارها عبارت شیشه‌های دوجداره یا سه‌جداره را شنیده باشید بدون آن‌که به ماهیت آن فکر کنید. یکی دیگر از مشخصه‌ها و ویژگی‌های متفاوت شیشه نمای کرتین وال تعداد جداره‌های شیشه است. در ساخت نمای کرتین وال می‌توان از شیشه‌های تک‌جداره، ۲ و ۳ جداره استفاده نمود.
در شیشه‌های دوجداره از ۲ لایه شیشه و در شیشه‌های ۳ جداره از ۳ لایه شیشه استفاده می‌شود. هرچه تعداد لایه‌ها بیشتر باشد، سازه نماز سنگین‌تر و پرهزینه‌تر خواهد بود. همچنین برای ساختمان‌های بلندتر اجرای این دسته از شیشه‌ها دشوارتر است و باید از تجهیزات بیشتری استفاده گردد.
شایان ذکر است که نماهای ۲ و ۳ جداره به نسبت شیشه‌های معمولی خاصیت عایقی بیشتر و بهتری دارند.
میزان شفافیت و استحکام شیشه کرتین وال
میزان شفافیت شیشه در میزان میدان دید افراد به فضای بیرون ساختمان تأثیرگذار خواهد بود. درنتیجه برای نمای ساختمان‌هایی که زاویه و میزان دید مهم است شیشه‌های شفاف انتخاب می‌شود. بالعکس برای مکان‌ها یا افرادی که می‌خواهند فضای بیرونی و داخل معلوم نباشد شیشه‌های مات توصیه می‌گردد. نوعی دیگر از شیشه نمای کرتین وال شفافیت یک‌طرفه نامیده می‌شوند.(مانند شیشه‌های رفلکسی) این نوع شیشه‌ها امکان دید از فضای بیرون به سمت داخل را غیرممکن خواهند کرد.
مهم‌ترین و اصلی‌ترین ویژگی شیشه نمای کرتین وال میزان استحکام آن‌هاست که باید در نظر گرفته شود. از آن‌جا که نمای یک ساختمان بیرونی‌ترین لایه آن محسوب می‌شود باید از استحکام بالایی برخوردار باشد. شیشه‌های قابل‌استفاده در نمای کرتین وال از استحکام، مقاومت و طول عمر بالایی برخوردارند.
البته ناگفته نماند شیشه در اصل می‌تواند ساختاری بسیار شکننده داشته باشد. اما با افزودن عناصر و گذراندن مراحل مختلف استحکام و ساختار کششی آن را می‌توان افزایش داد.
پنجره کرتین وال چیست؟
نمای شیشه ای مدرن چون کرتین وال توانسته رضایت و توجه بسیاری از طراحان و معماران را به خود جلب کند. مزایای بی‌شمار این نمای شیشه‌ای چه از لحاظ کاربردی و چه ظاهری بسیار قابل‌توجه است.
استفاده از همان قابلیت‌ها و مزایا در قالب‌های کوچک‌تر توانسته نسل جدیدی از پنجره‌ها را به وجود بیاورد. پنجره کرتین وال ساخته شده با همان شرایط و ساختار نمای کرتین وال است. از طرفی تلفیق صفحات شیشه با کمترین یراق‌آلات و چهارچوب‌های آلومینیومی زیبایی مسحورکننده‌ای را به هر ساختمانی خواهد بخشید. ترکیب این دو عنصر زیبا با هر نوع نما و محیطی سازگار و قابل‌اجرا است.
با این اوصاف می‌توان گفت که پنجره های کرتین وال هم از لحاظ ظاهری و هم ساختاری مناسب‌ترین گزینه موجود هستند. ناگفته نماند که پنجره کرتن وال علاوه بر پنجره می‌توانند به‌عنوان قسمتی از نمای ساختمان نیز نقش داشته باشند.
انواع پنجره کرتن وال
یکی از مهم‌ترین قابلیت‌های پنجره‌های کرتین وال تنوع در روش نصب آنها است. این ویژگی سبب گردیده تا ساختارهای متفاوتی از پنجره‌های کرتین وال به وجود بیایند. از طرفی سبب سفارشی کردن پنجره‌های کرتین وال شده است. یعنی شما می‌توانید در هر طرح و اندازه‌های متناسب با نیازهای ساختان آن را سفارش دهید.
از نظر این دسته‌بندی انواع پنجره کرتین وال عبارت‌اند از:
- پنجره‌های فیس کپ (درپوش‌دار)
در این روش نصب به‌جای استفاده از چسب برای فیکس کردن شیشه‌ها از پروفیل‌های آلومینیومی استفاده خواهد شد. یعنی در قسمت بیرونی پس از قراردادن شیشه‌ها درون چهارچوب اصلی، پروفیل‌های آلومینیومی به‌عنوان نگهدارنده استفاده می‌شوند. - پنجره‌های فریم لس (بدون قاب)
در نوع فریم لس همان‌طور که از نام آن پیداست قاب‌های فلزی در ظاهر بیرونی پنجره‌ها دیده نخواهد شد. در این نوع پنجره‌ها برای نگه‌داشتن و تثبیت شیشه‌ها از چسب‌های مخصوصی استفاده می‌گردد. ازاین‌رو از شفافیت و یکدستی خاصی برخوردار هستند.

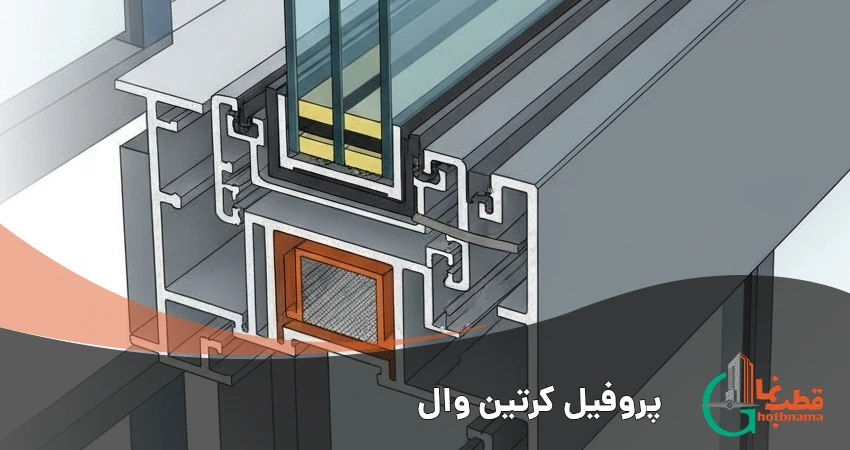

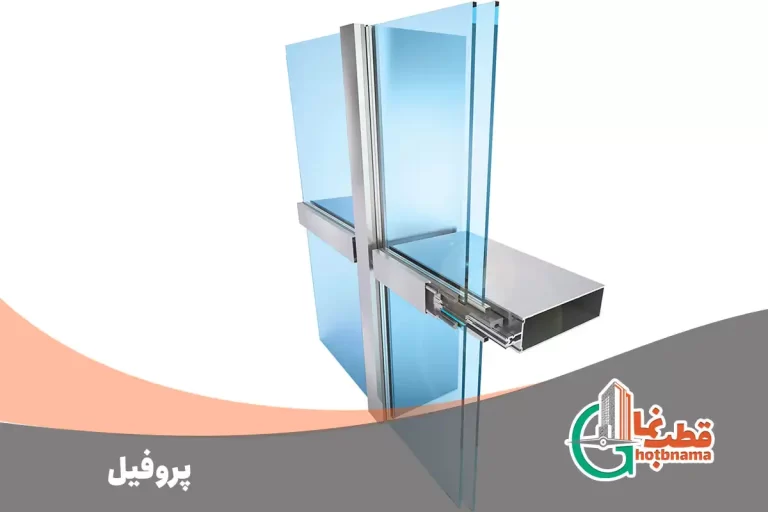

پروفیل کرتین وال
پروفیل‌های نما در نقش همان لامل‌ها را در بالاتر نیز شرح دادیم. پروفیل کرتینوال آلومینیومی در ساختار نماهای شیشه‌ای کرتین وال یکی از اجزای حیاتی و اساسی به شمار می‌آیند. پروفیل کرتین وال به عنوان یک پشتیبان محکم برای شیشه‌ها عمل می‌کنند و وظیفه اصلی‌شان ایجاد سازگاری و اتصال مناسب بین شیشه‌ها و ساختار کلی نما را بر عهده دارند.
آلومینیوم به دلیل ویژگی‌هایی مانند مقاومت در برابر رطوبت، زیبایی، سبکی و قابلیت انعطاف‌پذیری در فرآیند ساخت و نصب، انتخاب شایسته‌ای برای این نوع نماهاست. همچنین، پروفیل کرتین وال قابلیت اتصال به انواع سیستم‌های عایقی را در محیط‌های مختلف دارا هستند، که این ویژگی‌ها موجب محبوبیت و گسترش استفاده از آنها در ساختمان‌ها و پروژه‌های معماری مختلف شده است.
یراق آلات پنجره کرتن وال
یراق آلات کرتین وال که در ساختار نمای کرتین وال استفاده می‌شوند، نقش‌های متنوعی در ایجاد یک نما با کیفیت و عملکردی بهینه دارند. از جمله این اجزا می‌توان به براکت یا انکر، لاستیک عایق‌بندی، اسپیسر، اکسپنشن، کانکتور، ترنزوم، پرشر پلیت، مولیون، کاور کپ، و انواع دستگیره‌ها اشاره کرد که هرکدام وظایف مختلفی را در نمای کرتین وال انجام می‌دهند.

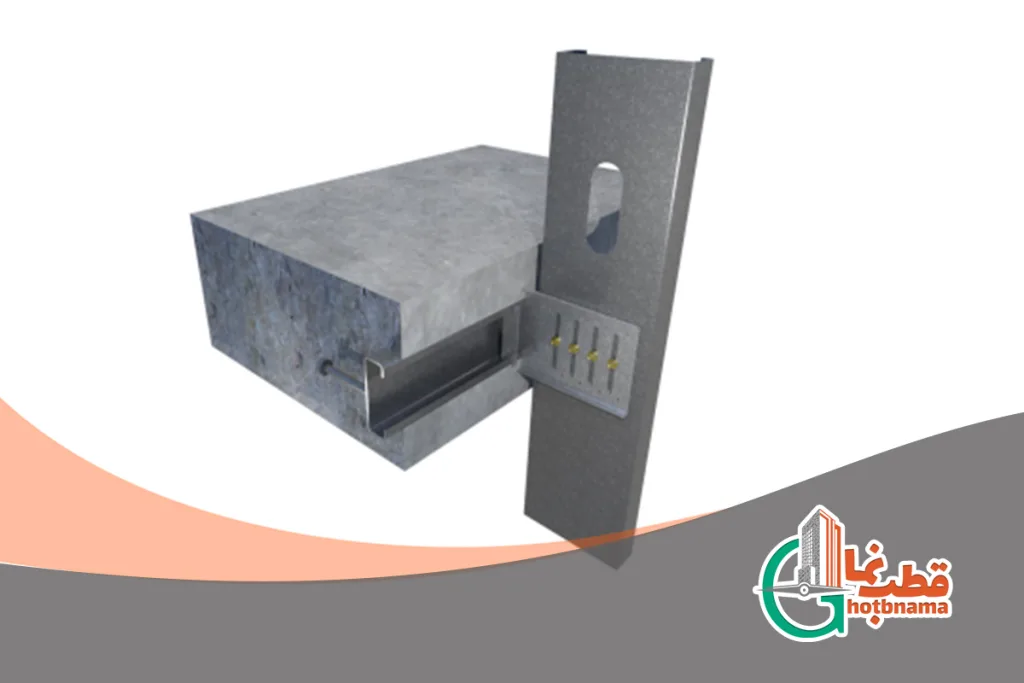

براکت یا انکر به عنوان اجزای محکم‌کننده نما به سازه اصلی می‌پیوندند و برای تثبیت و نگهداری موقعیت شیشه‌ها یا پوسته‌های نما به کار می‌روند. لاستیک عایق‌بندی نیز وظیفه ایجاد عایق و جلوگیری از نفوذ آب و هوا و حفظ عمر مفید نما را بر عهده دارد.

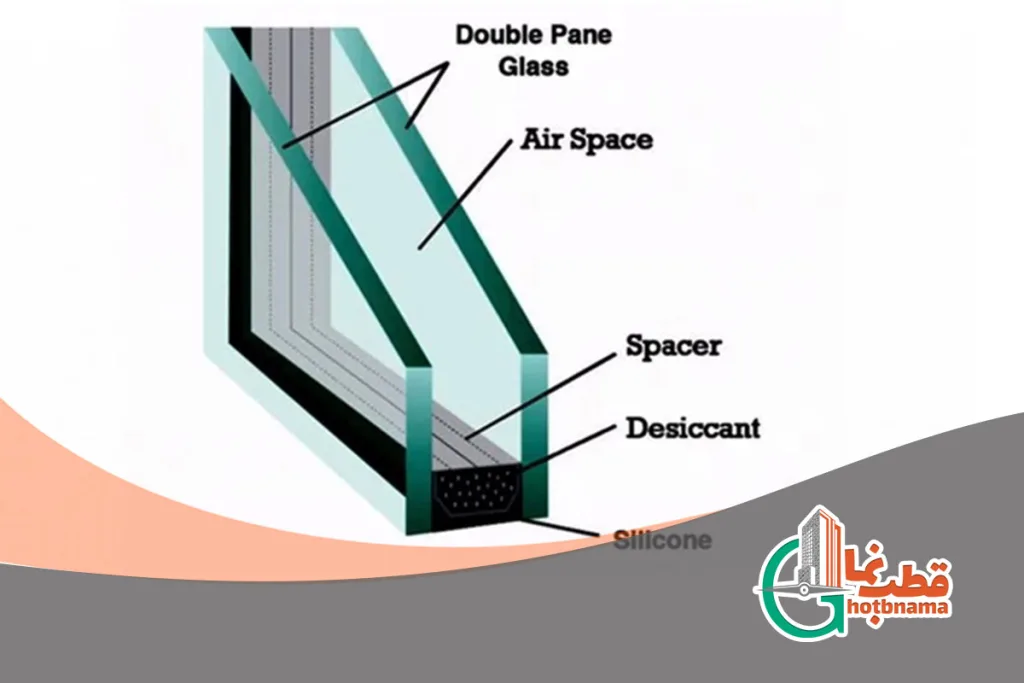

اسپیسرها برای تنظیم فاصله بین قطعات شیشه‌ای و ایجاد فضای مناسب برای جریان هوا و عایق بندی نمای کرتین وال استفاده می‌شوند.
کانکتورها به منظور اتصال قطعات نما با یکدیگر به کار می‌روند همچنین برای ایجاد اتصال محکم و زیبا در نقاط تلاقی قطعات نما مورد استفاده قرار می‌گیرند. پرشر پلیت‌ها برای افزایش مقاومت و پایداری نما در مقابل فشارها و نیروهای خارجی استفاده می‌شوند.
مولیون‌ها به عنوان عناصر نگهدارنده و اصلی در نماها مورداستفاده قرار می‌گیرند. کاورهای کپ نیز برای محافظت از قطعات و اتصالات داخلی نما در برابر عوامل محیطی مورد استفاده قرار می‌گیرند. در نهایت، انواع دستگیره‌ها نیز برای سهولت در استفاده از قطعات بازشو کرتین وال در نما استفاده خواهند شد.
در این میان، یراق بازوی کرتین وال یکی از مهم‌ترین و کاربردی‌ترین یراق‌آلاتی است که برای تهویه هوا مورداستفاده قرار می‌گیرد.
آن چیزی که در خرید یراق کرتین وال از اهمیت بالایی برخوردار است، توجه به آلیاژ به‌کاررفته در محصولات، نحوه ساخت، گارانتی، وزن بازشو و…است. بااین‌حال که نمای کرتین وال از دو بخش اصلی شیشه‌ها و پروفیل‌های آلومینیومی تشکیل شده است، اما برای نصب این نما نیاز به یراق‌آلات و ابزار مذکور است. در واقع بدون این تجهیزات عملاً پروژه نصب نما با مشکل مواجه خواهد شد.

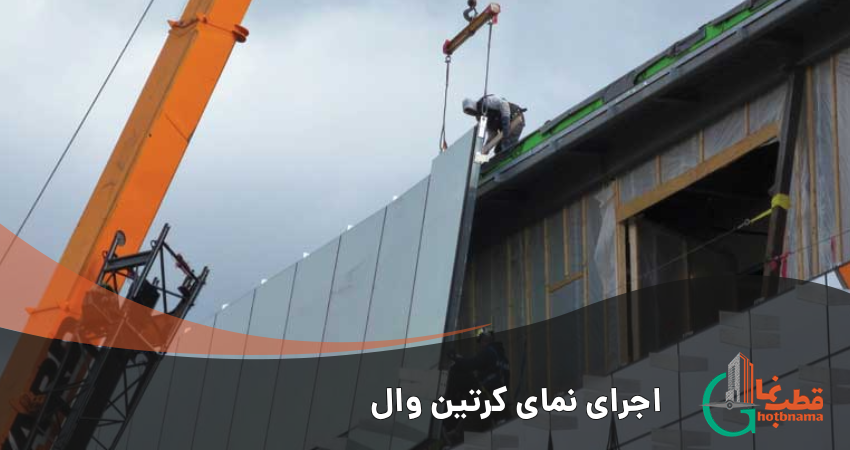

اجرای نمای کرتین وال
پیاده سازی و اجرای نمای کرتین وال عملیاتی کاملاً تخصصی است. نیروهای متخصص ابتدا عملیات اندازه‌گیری و محاسبات سازه را به طور دقیق انجام می‌دهند و سپس بر اساس شرایط موجود، پروژهاجرای نمای کرتین وال را آغاز می‌کنند. انتخاب پروفیل‌های عمودی و افقی، نوع نمای کرتین وال، ابعاد و اندازه‌ها و شیوه اجرا همگی زیر نظر مهندسین و معماران ساختمانی انجام می‌شوند.
همان‌طور که در بخش‌های قبل اشاره کردیم نمای کرتین وال انواع گوناگونی دارد. باتوجه‌به تنوع نما می‌توان به این موضوع پی برد که روش اجرای هر کدام از آنها می‌تواند کاملاً متفاوت باشد. به‌عنوان‌مثال، استفاده از سیستم فریم لس یا بدون فریم یکی از کاربردی‌ترین روش‌های پیاده‌سازی و اجرای نمای شیشه ای کرتین وال است. این سیستم از نظر شیوه اجرا به سه گروه دیگر تقسیم می‌شود که عبارت‌اند از: سیستم‌های کاملاً فریم لس (بدون قاب)، سیستم شبه بدون فریم (نیمه فریم یا نیمه قاب) و سیستم قاب یو چنل (قاب U شکل).
باتوجه‌به نوع سیستم، می‌بایست از چسب‌ها و ابزارآلات خاصی استفاده کرد. هر کدام از روش‌های مذکور برای طراحی و اجرای کرتین وال قیمت‌های متفاوتی خواهند داشت؛ بنابراین کارفرمایان می‌توانند باتوجه‌به سرمایه و بودجه‌ای که برای انتخاب و نصب کرتین وال در نظر گرفته‌اند هر کدام از این روش‌ها را انتخاب کنند.
اما اگر بخواهیم به طور دقیق با روش اجرای نمای کرتین وال آشنا شویم، بایستی بگوییم این عملیات در دو طرح کلی اجرا می‌شود که در بخش‌های آتی با این دو روش آشنا خواهید شد.

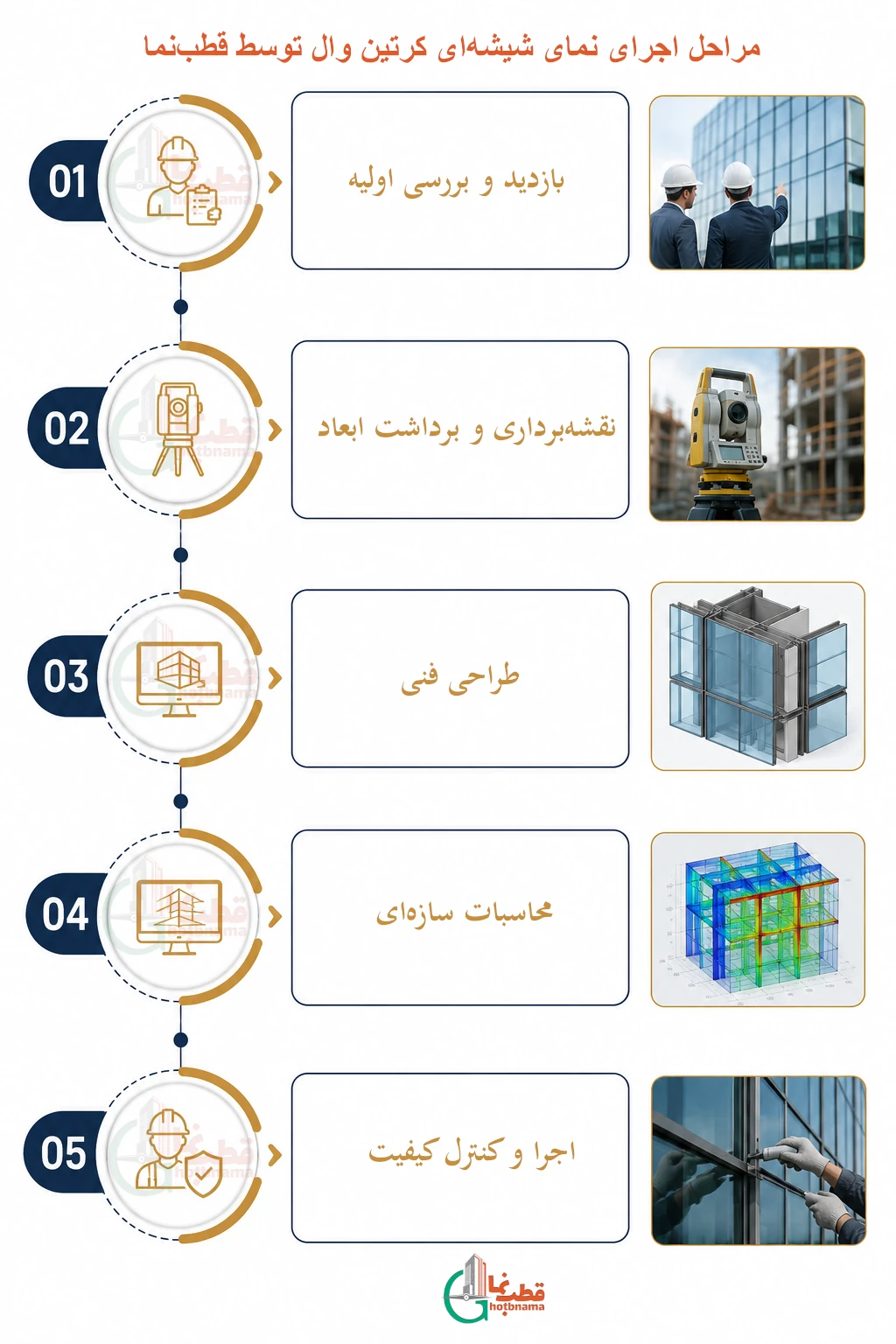

مراحل اجرای نمای شیشه ای کرتین وال
مراحل اجرای نمای کرتین وال علاوه بر رعایت و تناسب ویژگی‌های بصری آن با یگدیگر جهت حفظ پایداری نما نیازمند طی‌کردن مراحلی دقیق با جزئیات اصولی است. در این قسمت می‌خواهیم جدا از مراحل اصولی و تخصصی برای اجرای نمای کرتین وال با اصول و مراحل کلی اجرا توسط قطب‌نما آشنا شوید.
بررسی محل پروژه توسط مهندسین مربوطه
اولین مرحله طراحی و اجرای نمای کرتین وال نیازمند بررسی دقیق محل پروژه توسط مهندسین مربوطه است. در این مرحله، مهندسین شرکت بازدیدی از محل پروژه انجام می‌دهند تا شرایط محیطی و فضای موجود را بررسی کنند و نیازهای کارفرما را درک کنند. همچنین در این مرحله تمامی جزئیات لازم برای طراحی و اجرای کرتین وال به طور کامل مورد بررسی قرار خواهد گرفت.
نقشه‌برداری و تعیین ابعاد نما
پس از بازدید و بررسی ویژگی‌های فنی و محیطی ساختمان، نوبت به تعیین ابعاد موردنیاز در نقشه و نقشه‌برداری نما خواهد رسید. نقشه‌برداران شروع به برداشت ابعاد دقیق از نما و بخشی از ساختمان که اجرای نمای شیشه ای کرتین وال موردنظر است، می‌کنند. این اطلاعات به‌عنوان پایه‌ای برای طراحی و اجرای نما استفاده می‌شود. این مرحله از حساسیت بالایی برخوردار است و همچنین نیازمند دقت بسیاری است، چراکه کوچک‌ترین خطای موجود در این مرحله سبب افزایش خطا در مراحل بعدی خواهد شد.
طراحی نما
مجری کرتین وال و طراحان معمولاً به دو بخش اصلی از طراحی می‌پردازند:
زیرسازی فلزی و تقسیمات شیشه. زیرسازی فلزی شامل ساختار اصلی نما می‌شود که به شیوه‌های مختلفی می‌تواند انجام شود. این مرحله بر اساس نوع نمای کرتین وال ازجمله نمای کرتین وال فریم لس، فیس کپ، یوچنل و… متغیر خواهد بود.
تقسیمات شیشه نیز شامل تعیین نوع و ابعاد شیشه‌ها مطابق با نیازهای کارفرما و مشاوران است. در این مرحله ابعاد و نوع شیشه‌ها همچنین تعداد جداره‌های آن بر اساس میزان بودجه و نوع نمای اجرایی تعیین خواهد شد.
محاسبات سازه‌ای
در این مرحله، با استفاده از نرم‌افزارهای مختلفی مانند رویت و اورگا دیتا، محاسبات سازه‌ای نما انجام می‌شود. این محاسبات شامل بارگذاری پروفیل لامل، ساختار شیشه، زیرسازی فلزی و ارتباط آن با سازه ساختمان است. این اطلاعات به کارفرما ارائه می‌شود تا مواد و اجرای بهینه‌تری را تضمین کند.
در این نرم‌افزارها اطلاعات و محاسبات انجام سده در مرحله بازدید و نقشه‌برداری به سیستم‌های طراحی هوشمند منتقل خواهد شد استفاده از این نرم‌افزارها سبب افزایش دقت در طراحی و اجرا خواهد شد.
اجرای نما
در مرحله اجرای نما تمامی تصورات و انتظاراتی که از پیش تعیین شده است به واقعیت مبدل می‌شود. در این مرحله، به طور مستقیم به اجرای نما پرداخته می‌شود. این مرحله شامل اجرای عملی زیرسازی فلزی، نصب لامل‌های عمودی و افقی و نصب و آب‌بندی شیشه‌ها می‌شود. همچنین، کنترل کیفیت در طول این فرایند بسیار مهم است تا نمای نهایی به‌دقت و استاندارد مطلوب رسیده و از لحاظ ایمنی و استحکام مطمئن باشد. این مراحل، یک دوره کامل از برنامه‌ریزی تا اجرا را پوشش می‌دهد و در هر مرحله باتوجه‌به جزئیات و کنترل کیفیت صورت خواهد گرفت.
نرم افزار طراحی کرتین وال
نرم افزار رویت (Revit) به عنوان یکی از بهترین، محبوب ترین، رایج ترین و البته کاربردی ترین نرم افزارهای مهندسی برای طراحی و مدل سازی سه بعدی نمای کرتین وال شناخته می شود. از سال ۲۰۰۲، این نرم افزار به عنوان پرفروش ترین ابزارهای مدل سازی نماهای ساختمانی معرفی شده و جایگاه ویژه ای در میان نمونه های مشابه کسب کرده است. رویت با فراهم آوردن بستر طراحی مدرن در زمینه معماری و مهندسی، امکان ایجاد طراحی های واقعی و دقیق را برای نماهای ساختمانی، به ویژه نمای کرتین وال، فراهم می کند.
از ویژگی های برجسته نرم افزار رویت می توان به توانایی طراحی دوبعدی و سه بعدی اشاره کرد که امکان مدل سازی دقیق اجزای نما، شبیه سازی شرایط واقعی و پیش بینی عملکرد سازه ای را به مهندسان ارائه می دهد. این نرم افزار به کمک ابزارهای پیشرفته و امکانات همکاری تیمی، فرایند طراحی را بهینه کرده و ارتباط بین معماران، مهندسان و سایر متخصصان پروژه را تسهیل می کند. همچنین، قابلیت ایجاد مدل های اطلاعاتی ساختمان (BIM) در رویت، امکان مدیریت یکپارچه پروژه را فراهم کرده و از اشتباهات طراحی جلوگیری می کند. استفاده از رویت در طراحی نمای کرتین وال، تضمین کننده هماهنگی بین تمام اجزای سازه، کاهش هزینه ها و افزایش کارایی پروژه های ساختمانی به شمار می آید.

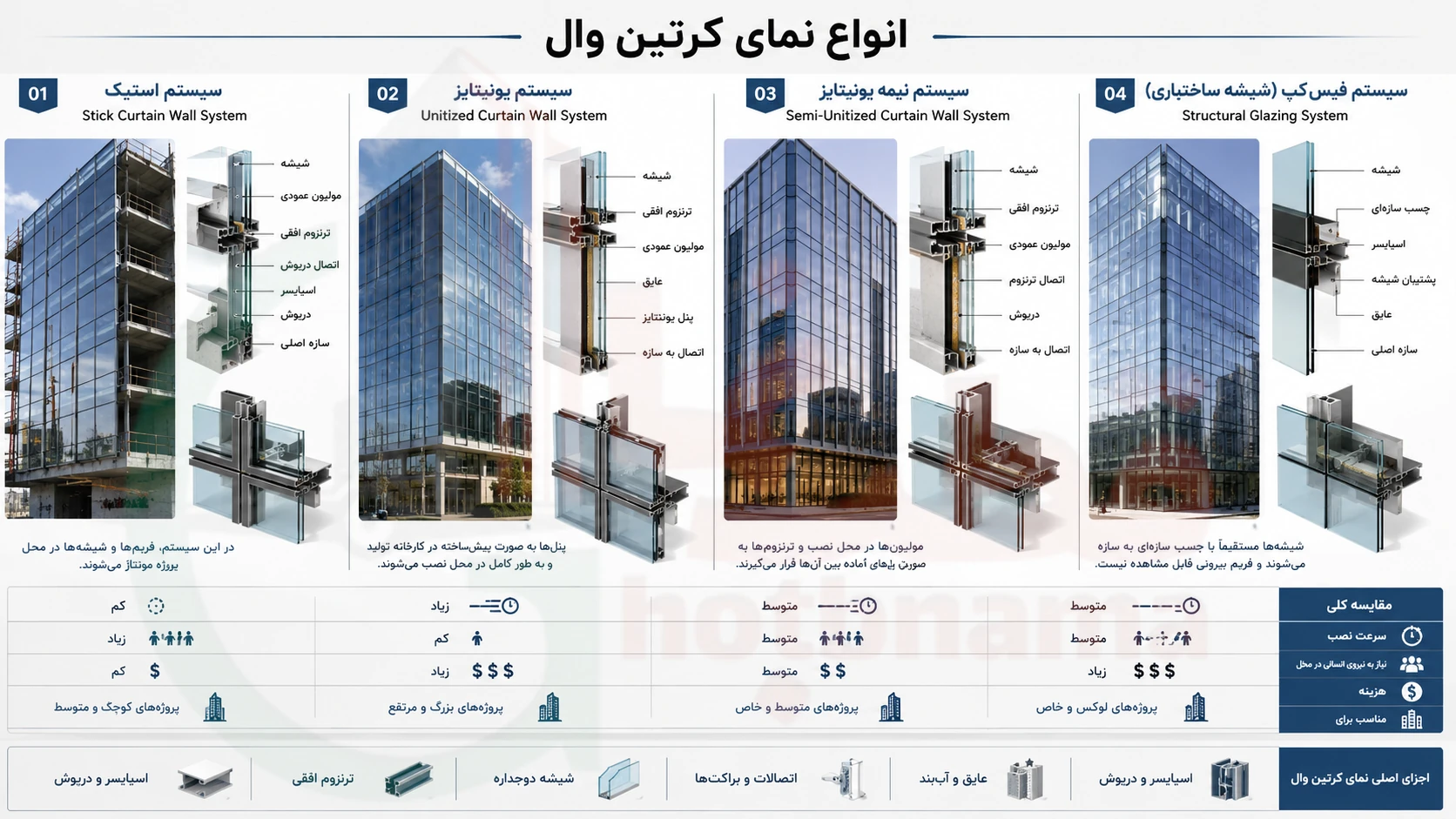

انواع روش های اجرای کرتین وال
نمای شیشه ای کرتین وال علاوه بر تنوع ظاهری و ساختاری بر اساس نحوه اجرای آن در محل ساختمان دارای دو دسته اصلی است. نمای شیشه‌ای کرتین وال، به لحاظ پیاده‌سازی متنوع و گسترده، به دو دسته اصلی تقسیم می‌شود: نمای کرتین وال یونیتایز و نمای کرتین وال استیک.
این دو دسته از نماها در نحوه اجرا و ساختارشان تفاوت‌های مهمی دارند. هر یک از این دسته‌ها خصوصیات و ویژگی‌های منحصر به فردی دارند که تاثیر مستقیمی بر ظاهر، عملکرد نهایی و سرعت اجرای نما دارند.
با وجود این تفاوت‌های اساسی، هر یک از کرتین وال یونیتایز و کرتین ال استیک به دلیل ویژگی‌ها و امکانات خاص خود، در پروژه‌های مختلف و با توجه به نیازهای طراحی و ساختمانی، انتخاب می‌شوند تا نمایی زیبا و عملکردی مطابق با انتظارات ایجاد شود. در ادامه با ویژگی‌ها و نحوه اجرای هرکدام از این نماها آشنا خواهید شد.

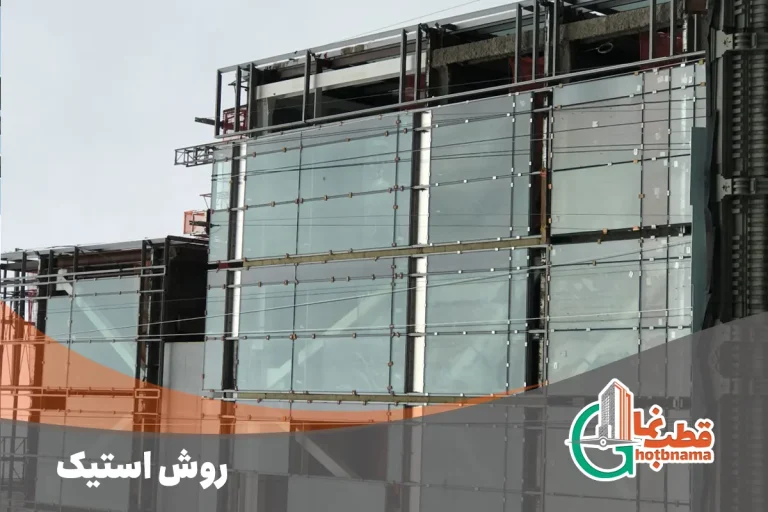

کرتین وال استیک
در کرتین وال استیک پس از تولید لامل و رنگ‌آمیزی آن تمامی عملیات ساخت و نصب نمای کرتین وال در محل پروژه انجام می‌شود. ابتدا تمامی محاسبات و اندازه‌گیری‌های فنی و سازه‌ای انجام می‌شوند، سپس پروفیل‌های آلومینیومی تولید شده به محل پروژه انتقال‌داده‌شده و عملیات نصب سازه روی ساختمان شروع می‌شود.
روش اجرای نمای کرتین وال استیک به این صورت است که استیک‌های آلومینیومی را به‌صورت افقی و عمودی مابین فضای موجود در طبقات قرار می‌دهند. این طرز قراردادن استیک‌ها باعث می‌شود تا سازه از مقاومت و استحکام بالاتری برخوردار بوده و فشار وارد شده از شیشه‌ها به سازه‌های پشتی منتقل شود. در سیستم کرتین وال استیک مراحلی از تولید در کارخانجات و مراحل دیگر آن در محل پروژه انجام می‌شوند. این روش مزایای خاص خود را دارد که از آن جمله می‌توانبه موارد زیر اشاره کرد:
اجرای سریع پروژه
مقرون به صرفه بودن نسبت به دیگر روش‌های اجرایی که به مدت زمان بیشتری نیاز دارند.
عدم نیاز به تدارکات زیاد برای اجرای پروژه

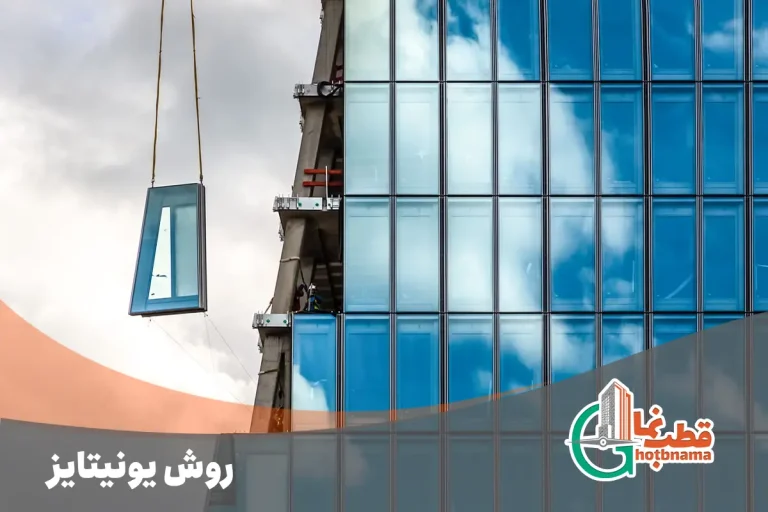

کرتین وال یونیتایز
کرتین وال یونیتایز به روش از پیش ساخته شده نیز معروف است. دلیل آن هم این است که تمامی مراحل ساخت و آماده‌سازی بخش‌های مختلف نمای کرتین وال از قبل در کارخانه‌های مربوطه انجام می‌شود. در واقع تمامی قطعات و قاب‌های نما از قبل آماده شده و شیشه‌های نما نیز درون قاب‌ها قرار می‌گیرند و در نهایت به محل پروژه انتقال پیدا می‌کنند.
بنابراین در محل اجرای پروژه نیاز به اقدامات پیچیده و خاصی نیست و این اصلی‌ترین تفاوت موجود میان کرتین وال یونیتایز و روش استیک است. در نهایت قطعات و محصولات آماده شده به شکل کشویی در محل مورد نظر نصب می‌شوند. از مهم‌ترین مزایای نصب کرتین وال یونیتایز عبارت‌اند از:
کرتین وال یونیتایز باکیفیت و استانداردهای بالایی در محل پروژه نصب می‌شود. به همین دلیل این نوع نماها در موقعیت‌های جغرافیایی خاص با شرایط اقلیمی سخت بیشترین کارایی و دوام را دارند.
از آن جایی که تمامی قطعات از قبل آماده شده هستند. اجرا و نصب نما با سرعت بالایی انجام می‌شود.
روش یونیتایز در مقایسه با روش استیک پیشرفته‌تر و بهتر است. اما این روش برای اجرای نما هزینه بیشتری می‌طلبد.
مقایسه نمای کرتین وال استیک و نمای کرتین وال یونیتایز
در بخش‌های قبل به این موضوع اشاره شد که نمای کرتین وال به دو روش کلی استیک و یونیتایز اجرا می‌شود این دو روش جزئیات و پیچیدگی‌های خاص خود را دارند و طی مراحل متفاوتی انجام می‌شوند. آن دسته از افرادی که در انتخاب روش اجرای نما در تردید هستند لازم است تا با تفاوت‌های میان این دو روش به‌خوبی آشنا باشند.
در این بخش می‌خواهیم به مقایسه دو روش کرتین وال استیک و کرتین وال یونیتایز بپردازیم و بررسی کنیم که این روش‌ها چه برتری‌هایی نسبت به یکدیگر دارند:
در روش استیک تمامی مراحل نصب نما در محل پروژه انجام می‌شود درصورتی‌که در سیستم یونیتایز تمامی مراحل نصب نما در کارخانه‌های صورت می‌گیرد.
از نظر هزینه تولید و اجرا سیستم‌های یونیتایز نسبت به سیستم استیک گران‌قیمت‌تر هستند. اما برای ساختمان‌های مرتفع گزینه مقرون‌به‌صرفه‌تری به شمار می‌روند.
سیستم‌های یونیتایز در مقایسه با سیستم استیک مقاوم‌تر هستند.
سیستم‌های یونیتایز سرعت اجرای بالاتری نسبت به سیستم استیک دارند.
سیستم‌های استیک مقاومت چندان بالایی برای ساختمان‌های مرتفع ندارند و گزینه مناسبی برای این موارد به شمار نمی‌روند درحالی‌که می‌توان به‌راحتی از سیستم‌های یونیتایز در این نوع پروژه‌ها استفاده کرد.

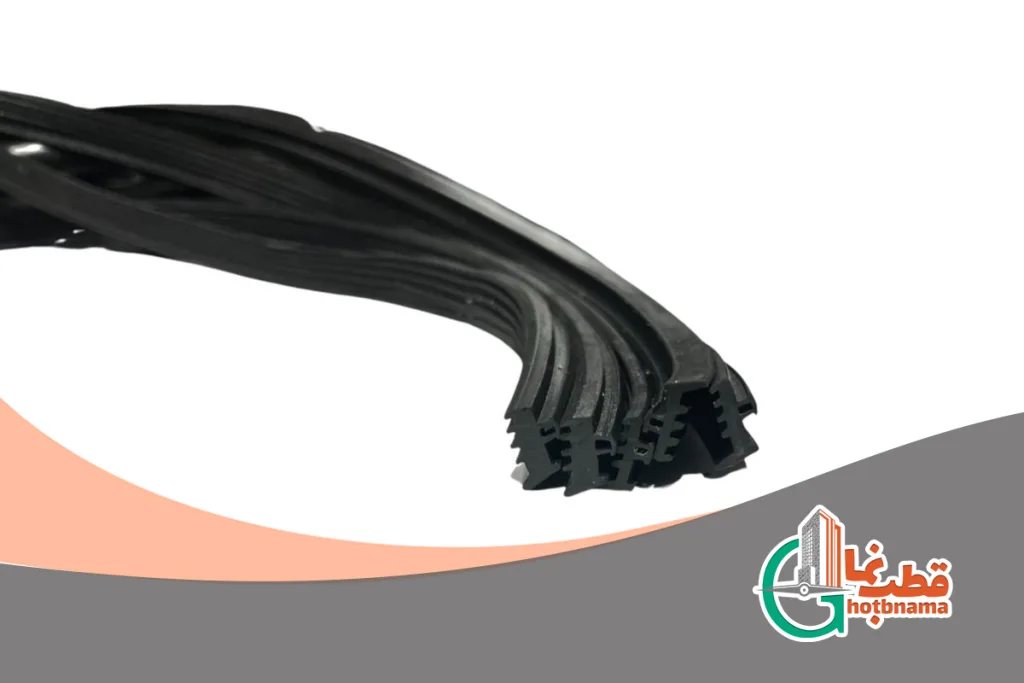

عایق‌بندی در سیستم‌های یونیتایز بسیار باکیفیت‌تر از سیستم‌های استیک انجام می‌شود.
احتمال بروز خطا در نصب و اجرای سیستم یونیتایز به‌مراتب کمتر از سیستم استیک است.
باتوجه‌به بررسی‌های صورت‌گرفته می‌توان نتیجه گرفت سیستم یونیتایز ازهرجهت عملکرد بهتری نسبت به سیستم استیک دارد. اما آنچه که از اهمیت بسیار زیادی برخوردار است نظر کارشناسان و مهندسان مربوطه در خصوص انتخاب روش اجرای نمای کرتین وال است. ممکن است در برخی از پروژه‌ها انتخاب روش استیک گزینه بهتری باشد.

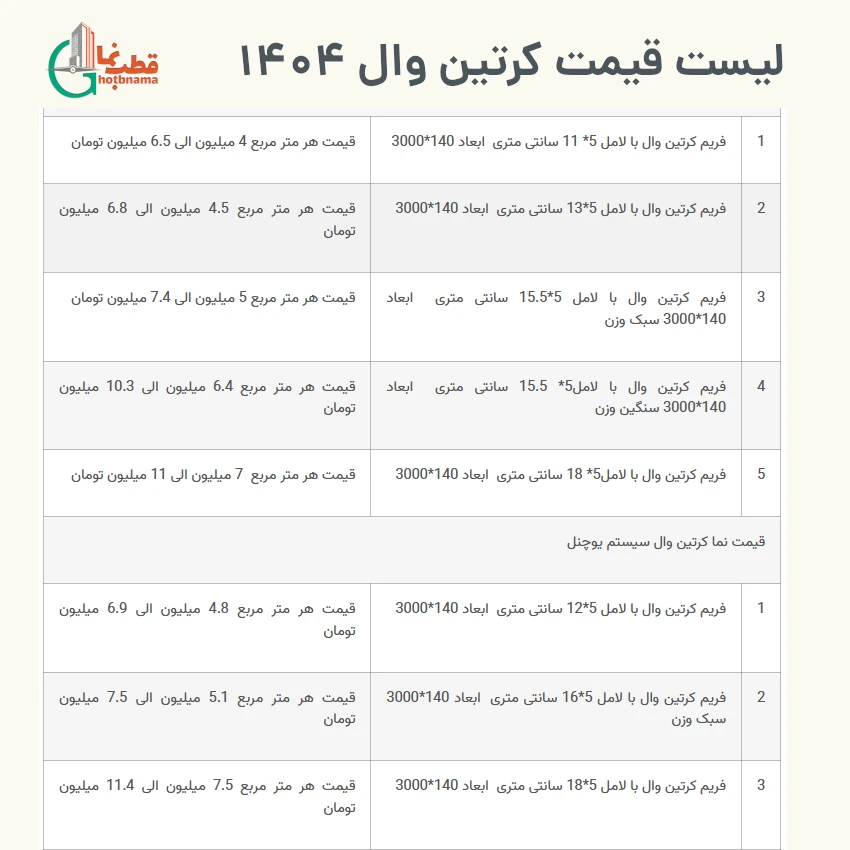

قیمت نمای کرتین وال
یکی از مهم‌ترین فاکتورها در انتخاب نمای کرتین وال هزینه و قیمت این نوع نما است. کارفرمایان باتوجه‌به بودجه و سرمایه‌ای که برای نمای ساختمان در نظر گرفته‌اند می‌توانند از انواع نمای کرتین وال استفاده کنند. معمولاً برای این نوع نماها که از تنوع بالایی برخوردار هستند و طراحی و اجرای آنها برای هر پروژه می‌تواند کاملاً متفاوت باشد، تعیین قیمت نمای کرتین وال کار ساده‌ای نیست. عوامل بسیار زیادی وجود دارند که در قیمت کرتین وال مؤثر هستند.
به‌عنوان‌مثال میزان تخصص، تجربه و مهارت شرکت نصب‌کننده نما یکی از عوامل تأثیرگذار در قیمت کرتین وال و هزینه اجرای کار است. در واقع شرکت‌ها باتوجه‌به سابقه‌ای که در این زمینه به دست آورده‌اند پروژه اجرای نمای کرتین وال را با کیفیت‌های متفاوتی انجام می‌دهند و باتوجه‌به خروجی کار هزینه متفاوتی نیز از کارفرمایان درخواست می‌کنند. علاوه بر این، فاکتورهای دیگری نیز در تعیین قیمت نمای کرتین وال مؤثر هستند که از آن جمله می‌توان به موارد زیر اشاره کرد:
شرایط و موقعیت مکانی ساختمان
شرایط اقلیمی ساختمان
اندازه و مساحت نمای خارجی ساختمان
محدودیت‌هایی که ساختمان موردنظر برای اجرای نما دارد.
ارتفاع ساختمان
هزینه کلی برای طراحی نما
نوع سیستم انتخاب شده برای اجرای نمای کرتین وال که می‌تواند از نوع استیک یا یونیتایز باشد.
متریال مصرفی و کیفیت این متریال
جزئیات و پیچیدگی‌های مربوط به اجرای نما
دستمزد کارکنانی که در پروژه اجرای نما همکاری می‌کنند که برای هر پروژه می‌تواند متفاوت باشد.
نوع شیشه‌های به‌کاررفته در نمای کرتین وال و…
باتوجه‌به این موارد می‌توان نتیجه گرفت تعیین قیمت نمای کرتین وال قبل از بررسی شرایط محل ساختمان عملاً غیرممکن است. کارشناسان مربوطه ابتدا به محل موردنظر اعزام شده و پس از اندازه‌گیری‌ها و محاسبات و درنظرداشتن بودجه کارفرما مشخص می‌کنند که قیمت کرتین وال متر مربع نهایی کار چه مقدار خواهد بود.
مزایای نمای کرتین وال
نمای کرتین وال مزایای بسیار زیادی دارد و به همین دلیل است که معمولاً بسیاری از کارفرمایان به سراغ این نوع نما می‌روند. تنوع درساختار و بازبودن دست طراحان در استفاده و بکارگیری متریال مختلف در اجرای طراحی‌های مدرن سبب محببویت روزافزون این نمای شیشه‌ای گردیده است.
ازاین‌رو از جمله مزایای نمای کرتین وال می‌توان به موارد زیر اشاره کرد:
مجزا بودن نمای کرتین وال از ساختمان اصلی باعث می‌شود تا مقاومت و دوام این سازه بسیار بالا باشد؛ بنابراین این نوع نما در برابر زلزله، طوفان و بارندگی بیشترین استحکام را دارد.
درعین‌حال که نمای کرتین وال در مقایسه با دیگر نماها از وزن کمتری برخوردار است؛ اما مقاومت و طول عمر بالایی دارد؛ بنابراین هزینه‌کردن برای انتخاب این نما می‌تواند در طولانی مدت ارزشش را داشته باشد.
این نما هیچ‌گونه بار اضافی بر روی ساختمان انتقال نمی‌دهد.
نمای کرتین وال در برابر رطوبت، گردوغبار و آلودگی‌های صوتی یک عایق کاملاً کاربردی و مناسب به شمار می‌آید.
زیبایی منحصربه‌فرد این نما از مهم‌ترین ویژگی‌ها و مزایای آن است. نمای کرتین وال جزء نماهای مدرن شیشه ای محسوب می‌شود.
این نما هزینه مقرون‌به‌صرفه‌ای داشته و از سرعت اجرای بالایی برخوردار است.

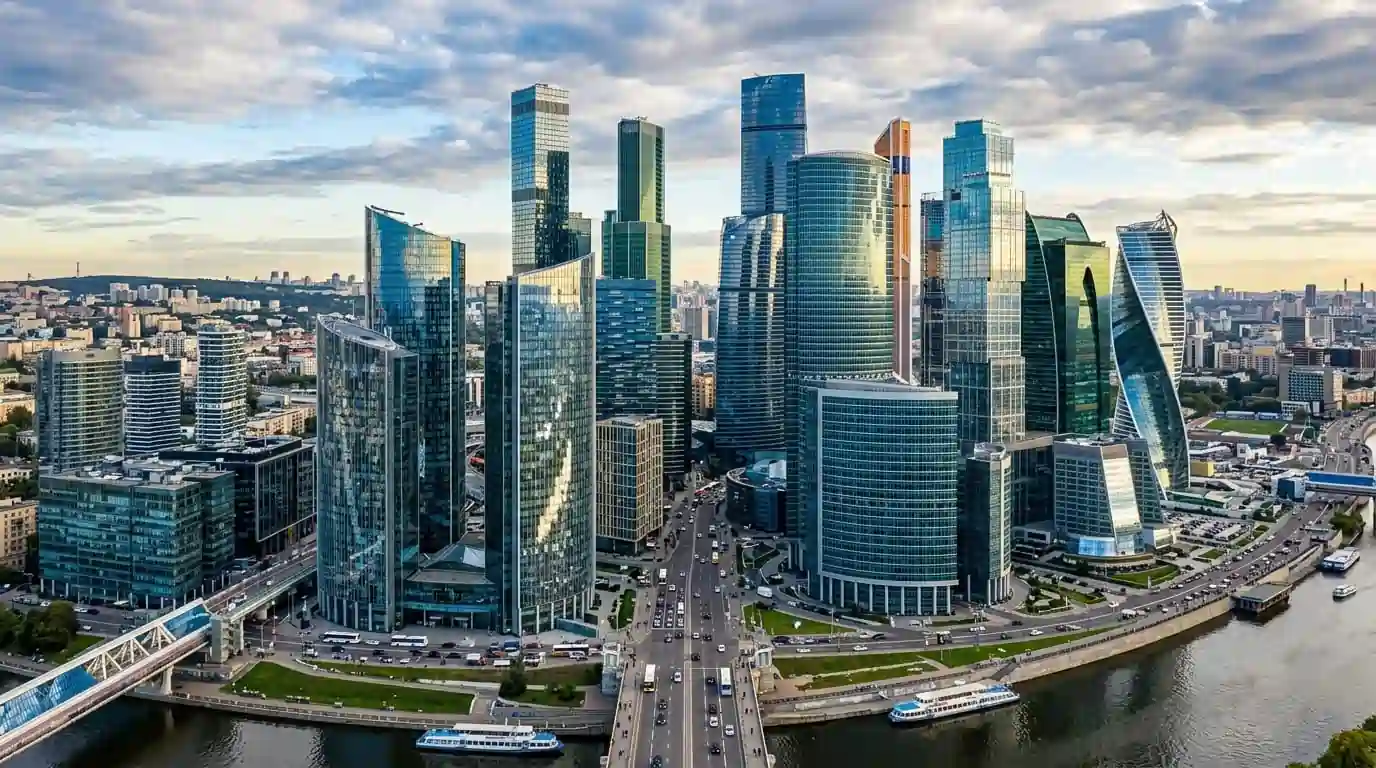

معمولاً کارفرمایان قبل از انتخاب نما از خود می‌پرسند که آیا نمای کرتین وال می‌تواند مناسب هر نوع ساختمان با هر نوع کاربری باشد یا خیر؟ از آن جایی که این نما به‌عنوان عایق حرارتی، صوتی و رطوبتی شناخته شده است، می‌توان از آن برای ساختمان‌های تجاری و اداری بیشترین استفاده را داشت.
همچنین چون در نمای ساختمان‌های مسکونی زیبایی نما یکی از مهم‌ترین فاکتورهاست، نمای کرتین وال از این منظر کاربردهای گسترده‌ای دارد. این نوع سازه‌ها در ساختمان بانک‌ها و طلافروشی‌ها که از سطح امنیتی بالای برخوردار هستند نیز کاربرد دارند.
تفاوت نمای کرتن وال با دیگر نماهای شیشه ای
بااین‌حال که نمای کرتین وال یک نوع نمای شیشه‌ای است؛ اما در مقایسه با دیگر نماهای شیشه‌ای ساختاری خود ایستا دارد. یعنی به‌عنوان یک تفاوت اصلی درمقایسه کرتینوال با سایرنماهای شیشه‌ای ساختار خود ایستای آن است که هیچ بار مرده‌ای را بر ساختار اصلی ساختمان وارد نخواهد کرد.
در نمای کرتین وال معمولاً سنگینی بار شیشه‌ها روی شاسی‌ها یا لامل‌ها اعمال می‌شود؛ بنابراین هیچ بار اضافه‌ای به ساختمان تحمیل نخواهد شد. همان‌طور که اشاره کردیم این نوع نما یک بخش کاملاً مجزا و مستقل از ساختمان به شمار می‌رود درحالی‌که دیگر نماها همچون نماهای آجری، سنگی و…بر روی دیواره خارجی ساختمان نصب می‌شوند و وزن خود را به ساختمان تحمیل می‌کنند؛ بنابراین ساختمان می‌بایست تحمل بار اضافی این نوع نماها را نیز داشته باشد.
به‌طورکلی نمای کرتین وال از نظر فنی، ساختاری و نحوه نصب و اجرا با دیگر نماها متفاوت است. نماهای کرتین وال در زمان نصب به لبه دال‌های بتنی تکیه می‌کنند و به عبارتی به این لبه‌ها آویزان می‌شوند درحالی‌که دیگر نماهای شیشه‌ای دقیقاً مابین دال‌های بتنی قرار می‌گیرند.
در تفاوت نمای کرتین وال با نمای اسپایدر شیشه‌ای می‌توان به موارد زیر اشاره نمود:
در این مقایسه نمای کرتین وال از ساختار پیچیده‌تری برخوردار است.
این نماها در میان انواع نمای شیشه‌ای از میزان استحکام و مقاومت بیشتری در برابر رطوبت و گرمای هوا برخوردار هستند.
یکی دیگر از تقاوت نمای کرتین وال با نمای اسپایدر شیشه‌ای هزینه‌های نگهداری و تعیمرات آن است. هزینه‌های مربوط به نگهداری، نصب یا تعمیرات نمای کرتین وال در مقایسه با اسپایدر شیشه‌ای کمتر و مقرون‌به‌صرفه‌تر است.
همچنین روش اجرا و نصب شیشه‌های نمای کرتین وال برخلاف نمای شیشه‌ای اسپایدر به کمک جرثقیل و از خارج ساختمان صورت می‌گیرد
همان‌طور که می‌دانید نمای کرتین وال (Curtain wall) دارای زیر مجموعه‌های دیگری همچون نمای فیس کپ و نمای فریم لس است. هرکدام از این نوع نماها نیز در برخی از جزئیات تفاوت‌هایی با یکدیگر دارند. به‌عنوان‌مثال در نمای فیس کپ از آن جایی که المان‌های آلومینیومی به شکل افقی و عمودی نصب می‌شوند شیشه‌ها را از یکدیگر جدا کرده و کاملاً روی نما قابل‌مشاهده هستند. درصورتی‌که در نمای فریم لس المان‌های آلومینیومی حذف شده و ازاین‌رو نما شکلی یکدست و یکپارچه به خود می‌گیرد.
درباره گروه معماری قطب‌نما
گروه مهندسی و معماری قطب‌نما در زمینه طراحی و اجرای مهندسی انواع ساختمان¬ها با کاربری متفاوت، خدمات حرفه‌ای و تخصصی خود را ازجمله؛ انواع نماهای شیشه‌ای مانند نمای شیشه‌ای کرتین وال و نمای شیشه ای اسپایدر، آسانسورها، هند ریل و پارتیشن شیشه‌ای و علی‌الخصوص طراحی، ساخت و اجرای انواع درب و پنجره آلومینیومی را ارائه می‌دهد.
مجموعه مهندسی قطب نما، تمامی مراحل پروژه موردنظر را از طراحی تا اجرا به شکلی جامع و اصولی ارائه می‌دهد. شایان‌ذکر است قطب‌نما نمونه‌ای کامل از یک شرکت معماری است، چراکه تأمین و تولید تمامی متریال و مصالح این خدمات را نیز برعهده می‌گیرد. باتوجه‌به تخصص و تجربه قطب‌نما می‌توانید اطمینان حاصل کنید که خدماتی باکیفیت و حرفه‌ای را با آنها تجربه خواهید کرد.
همچنین مجموعه قطب‌نما به‌عنوان تیمی زبده خدمات مقاوم سازی نماهای ساختمان ازجمله مقاوم سازی کرتین وال را ارائه می‌دهد. این خدمات می‌تواند امنیت و طول عمر نماهای اجرایی را به طورشگفتی افزایش دهد.
اجرای نمای کرتین وال توسط مجموعه قطب‌نما
استفاده از افراد حرفه‌ای و با تجربه برای اجرای نمای کرتین وال از اهمیت بسیاری برخوردار است. این افراد با داشتن دانش و مهارت لازم در زمینه معماری و ساختمانی، قادرند به طور حرفه‌ای و دقیق نماهای کرتین وال را نصب و اجرا کنند. آنها با آگاهی کامل از مواد و تجهیزات مورد نیاز، قادرند به انتخاب بهترین روش‌ها و راهکارها برای نصب نماها بپردازند و به دقت بالایی در اجرای کار اهمیت بدهند.
علاوه بر این، تجربه‌ی آنها در مواجهه با چالش‌های مختلف در طول فرآیند نصب، باعث می‌شود که به راحتی به راه‌حل‌های مناسب برای هر مشکلی برسند و کیفیت کار را از نظر استحکام و ظاهر به حداکثر برسانند.
به علاوه، افراد حرفه‌ای با تجربه توانایی تشخیص و ارزیابی دقیقی از نیازهای مشتریان را دارند و می‌توانند با ارائه مشاوره‌های کارشناسی، بهترین راهکارها را برای اجرای نماهای کرتین وال ارائه دهند. این افراد با تمرکز بر جزئیات و دقت در اجرای کار، به تضمین عملکرد و طول عمر طولانی مدت نماهای کرتین وال کمک می‌کنند و باعث اطمینان مشتریان از کیفیت و قابلیت اعتماد ساختمان می‌شوند.
مجموعه قطب‌نما یکی از پیشروهای صنعت نما در ایران است که با داشتن تجربه و مهارت بالایی در زمینه طراحی، تولید، و نصب نماهای کرتین وال، به عنوان یکی از بهترین پیمانکارهای نمای ساختمان برای اجرای این نوع نماها شناخته می‌شود. اعضای این مجموعه دارای تجربه و آگاهی کامل از فنون و تکنیک‌های مورد نیاز برای نصب نماهای کرتین وال هستند و می‌توانند به صورت حرفه‌ای و با دقت بالا این کار را انجام دهند.

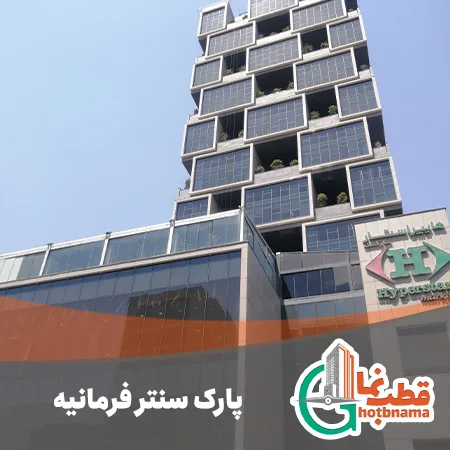

قطب‌نما با داشتن پروژه‌های موفق و معتبر در سطح ملی و بین‌المللی، به عنوان یک نماد از کیفیت و قابلیت اعتماد در اجرای نماهای کرتین وال شناخته شده است. این پروژه‌ها، از جمله ساختمان‌های مسکونی، تجاری، اداری، و فرهنگی-هنری، نشان‌دهنده تنوع و تخصص مجموعه قطب‌نما در زمینه طراحی و اجرای نماهای کرتین وال هستند.
شما می‌توانید جهت تأیید صحت این امر به درگاه اینترنتی قطب‌نما مراجعه نموده و تمامی نمونه کارهای موفق آنها را مشاهده نمایید.
مجموعه قطب‌نما به عنوان یک مشاور اجرای نمای ساختمان حرفه‌ای، از مرحله مشاوره تا طراحی و اجرای صفر تا صد نماهای کرتین وال، خدمات کاملی را ارائه می‌دهد. این مراحل شامل مشاوره در مورد انتخاب مواد، طراحی بهینه، اجرای دقیق و کنترل کیفیت مداوم خواهد بود. بنابراین، با توجه به تجربه و تخصص مجموعه قطب‌نما، انتخاب این مجموعه برای نصب و اجرای نماهای کرتین وال، تضمینی برای کیفیت و عملکرد بهترین‌ها در این زمینه است.
همچنین جهت دریافت اطلاعات بیشتر و اطلاع از قیمت روز اجرای نمای کرتین وال در مساحت موردنظر با شماره تماس‌های درج شده در سایت تماس حاصل فرمایید.
