نمای کرتین وال؛ انواع، مشخصات فنی و مراحل اجرا
نویسنده: سیدامیر سیفی، رئیس هیئت‌مدیره قطب‌نما و مسئول طراحی و محاسبات · به‌روزرسانی: آبان ۱۴۰۵
نمای کرتین وال (Curtain Wall) یا دیوار پرده‌ای، نمای شیشه‌ای غیرباربری است که با قاب آلومینیومی روی اسکلت ساختمان نصب می‌شود و فقط وزن خودش و فشار باد را به سازه منتقل می‌کند. گروه صنعتی قطب‌نما انواع کرتین وال فیس‌کپ، فریم‌لس، یوچنل و یونیتایز را از طراحی و محاسبات تا ساخت و نصب در تهران و سایر شهرها اجرا می‌کند.
- سیستم‌ها: فیس‌کپ، نیم‌کپ، فریم‌لس، یوچنل، استپ یونیت، یونیتایز
- نمونه پروژه‌ها: پارک سنتر فرمانیه، برج دانا، روبان نور قیطریه، دانشگاه شهید بهشتی
- بازدید محل و برآورد اولیه: رایگان برای تهران و اطراف تهران
- ضمانت آب‌بندی و اجرا: ۳ سال گارانتی از طرف شرکت
کرتین وال چیست؟
کرتین وال در لغت یعنی «دیوار پرده‌ای». این نما مثل یک پرده روی بدنه ساختمان آویزان می‌شود و بار سقف یا طبقات را تحمل نمی‌کند. اسکلت آن شبکه‌ای از لامل‌های عمودی (مولیون) و افقی (ترنزوم) آلومینیومی است و شیشه یا پانل‌های پوششی داخل این شبکه می‌نشینند. بار باد، وزن نما و نیروی زلزله از طریق براکت‌ها به لبه سقف‌ها منتقل می‌شود.
به همین دلیل نمای کرتین وال سبک است، می‌تواند دهانه‌های بزرگ را بپوشاند و با شیشه‌های دوجداره، لمینت، سکوریت و Low-E اجرا شود. نمای شیشه‌ای کرتین وال رایج‌ترین شکل آن است، اما همین اسکلت می‌تواند کامپوزیت، لوور یا پانل اسپندرال هم نگه دارد.
فرق آن با پنجره و نمای معمولی این است که کرتین وال پوسته‌ای پیوسته جلوی لبه سقف‌ها است؛ پنجره داخل دهانه دیوار بنایی نصب می‌شود. اگر بین این دو مردد هستید، مقاله تفاوت کرتین وال و ترمال بریک را ببینید.
انواع نمای کرتین وال
تفاوت اصلی انواع کرتین وال در این است که شیشه چطور به قاب بسته می‌شود و چقدر از پروفیل از بیرون دیده می‌شود. جدول زیر شش سیستمی را که قطب‌نما اجرا می‌کند مقایسه می‌کند.
| سیستم | ظاهر از بیرون | نحوه نگهداری شیشه | هزینه نسبی | مناسب برای |
|---|---|---|---|---|
| فیس‌کپ | خطوط افقی و عمودی درپوش پیداست | پرشر پلیت و کاور کپ | اقتصادی | اداری، تجاری، اجرای سریع |
| نیم‌کپ (سمی‌فریم‌لس) | خطوط فقط در یک جهت | کپ در یک جهت، سیلیکون سازه‌ای در جهت دیگر | متوسط | تأکید بر خطوط عمودی یا افقی |
| فریم‌لس | سطح یکپارچه شیشه، بدون پروفیل پیدا | چسب سیلیکون سازه‌ای | بالا | نمای مینیمال و لوکس |
| یوچنل | مشابه فریم‌لس | اسپیسر U شکل و سیلیکون | بالا | شیشه ابعاد متوسط با اتصال مخفی |
| استپ یونیت | یکپارچه با لبه پله‌ای شیشه | شیشه دوجداره پله‌ای چسبیده به فریم | بسیار بالا | برج‌ها و پروژه‌های شاخص |
| یونیتایز | هر کدام از مدل‌های بالا | ماژول‌های آماده از کارخانه | بالا | ساختمان‌های مرتفع و تکراری |
برای سقف‌های شیشه‌ای هم همین سیستم به شکل اسکای لایت اجرا می‌شود؛ انواع اسکای لایت را ببینید.
استیک یا یونیتایز؟
در روش استیک، لامل‌ها در محل پروژه برش می‌خورند، نصب می‌شوند و شیشه‌ها یکی‌یکی کار گذاشته می‌شوند. این روش ارزان‌تر است و برای ساختمان‌های کم‌ارتفاع و میان‌مرتبه رایج است، اما کیفیت آن بیشتر به دقت تیم نصب وابسته است. در روش یونیتایز، قاب و شیشه در کارخانه مونتاژ و آب‌بندی می‌شوند و ماژول‌ها با جرثقیل روی ساختمان نصب می‌شوند؛ نصب سریع‌تر و کیفیت یکنواخت‌تر است اما طراحی و تولید زمان بیشتری می‌خواهد. برای ساختمان‌های ۵ طبقه به بالا روش یونیتایز پیشنهاد می‌شود.
اجزای نمای کرتین وال
هر نمای کرتین وال از چهار گروه قطعه ساخته می‌شود: لامل‌ها، شیشه یا پانل پوششی، یراق‌آلات و آب‌بندی، و بازشوها. فهرست کامل قطعات در مقاله یراق‌آلات و اجزای کرتین وال آمده است.
لامل عمودی (مولیون) و افقی (ترنزوم)
مولیون‌ها از بالا تا پایین نما امتداد دارند و اصلی‌ترین عضو باربر نما هستند. ترنزوم‌ها بین مولیون‌ها قرار می‌گیرند و وزن شیشه را به آن‌ها منتقل می‌کنند. عمق مولیون (مثلاً ۱۱، ۱۳، ۱۵٫۵ یا ۱۸ سانتی‌متر) با محاسبه بار باد و ارتفاع طبقه تعیین می‌شود؛ در دهانه‌های بلند از لامل تقویت‌شده با فولاد استفاده می‌شود. بیشتر: نقش لامل‌های آلومینیومی در استحکام کرتین وال.
پروفیل و جنس لامل
پروفیل کرتین وال از آلیاژ آلومینیوم ۶۰۶۳ اکسترود می‌شود و با رنگ پودری یا آنودایز پوشش داده می‌شود. وزن هر متر و ضخامت دیواره پروفیل هم در استحکام و هم در قیمت اثر مستقیم دارد. جزئیات بیشتر در صفحه پروفیل کرتین وال.
شیشه و پانل پوششی
رایج‌ترین انتخاب شیشه دوجداره سکوریت است؛ در طبقات پایین و جایی که خطر سقوط هست لمینت و برای کنترل گرما Low-E استفاده می‌شود. جلوی لبه سقف‌ها معمولاً پانل اسپندرال (غیرشفاف) می‌آید و پشت آن دودبند اجرا می‌شود.
پنجره و بازشو

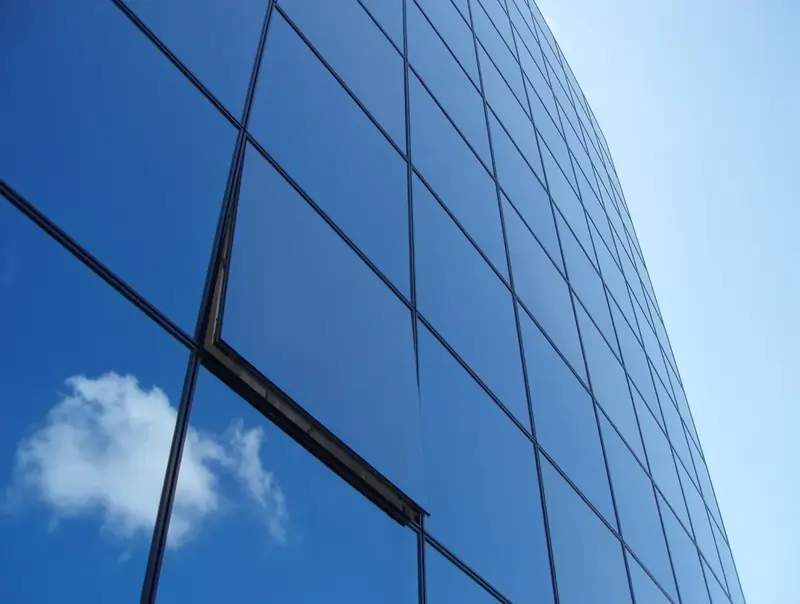

پنجره کرتین وال بازشویی است که داخل شبکه نما نصب می‌شود و از بیرون هم‌راستای بقیه شیشه‌ها دیده می‌شود. مدل‌های رایج: کلنگی (بازشو از بالا)، موازی‌بازشو و بازشوی مخفی. انواع و یراق آن‌ها در مقاله بازشو کرتین وال.
مشخصات فنی کرتین وال
| مشخصه | مقدار رایج در پروژه‌های قطب‌نما |
|---|---|
| آلیاژ پروفیل | آلومینیوم ۶۰۶۳ |
| عرض × عمق لامل (سانتی‌متر) | ۵×۱۱ تا ۵×۲۰؛ تقویتی ۶٫۵×۱۸ |
| ابعاد مدول مبنا (سانتی‌متر) | ۱۴۰×۳۰۰ |
| شیشه | دوجداره سکوریت با گاز یا هوا، لمینت، Low-E؛ ضخامت طبق محاسبه |
| آب‌بندی | گسکت EPDM و سیلیکون سازه‌ای و هوابندی |
| براکت | فولاد گالوانیزه یا آلومینیوم، قابل تنظیم در سه جهت |
| رنگ پروفیل | رنگ پودری یا آنودایز طبق کاتالوگ RAL |
| تست | تست آب‌بندی در محل پروژه با دستگاه کارواش؛ استانداردهای تست آب‌بندی و هوابندی |
زیرسازی نمای کرتین وال
زیرسازی همان اتصال نما به سازه است و بیشتر مشکلات کرتین وال (نشت آب، شکست شیشه، ناهمواری) از همین بخش شروع می‌شود. سه جزء اصلی دارد:
براکت
براکت قطعه فلزی بین لبه سقف و مولیون است. وزن نما را تحمل می‌کند و با شیارهای خود، اختلاف تراز سازه را جبران می‌کند. براکت باید گالوانیزه باشد و بین آن و آلومینیوم عایق قرار بگیرد تا خوردگی گالوانیک رخ ندهد.
انکر و اتصالات
انکرها و پیچ‌ها براکت را به بتن یا فولاد می‌دوزند و اتصال کشویی مولیون‌ها اجازه انبساط حرارتی می‌دهد. تعداد و نوع انکر از محاسبات بار باد می‌آید، نه از تجربه نصاب.
رگلاژ
قبل از نصب شیشه، همه لامل‌ها با دوربین نقشه‌برداری تراز و شاقول می‌شوند. ناهمواری چند میلی‌متری در این مرحله بعداً به شکل درز نامنظم و نشت آب خودش را نشان می‌دهد.
مراحل اجرای نمای کرتین وال
اجرای یک نمای کرتین وال در قطب‌نما این مراحل را دارد؛ مدت اجرا بسته به مساحت و نقشه‌های اجرایی از ۲ ماه تا ۱ سال است.
- بازدید و برداشت: بررسی سازه، نقشه‌برداری دقیق دهانه‌ها و لبه سقف‌ها.
- طراحی و محاسبات: انتخاب سیستم، تقسیمات شیشه و محاسبه لامل و براکت برای بار باد و زلزله (Orgadata، Revit).
- تأیید نمونه و سفارش متریال: پروفیل، شیشه، گسکت و یراق‌آلات.
- نصب براکت و زیرسازی: با رگلاژ کامل.
- نصب شیشه و بازشوها.
- آب‌بندی و تست: سیلیکون‌کاری، تست آب‌بندی در محل پروژه با دستگاه کارواش، اجرای دودبند جلوی لبه سقف‌ها.
- تحویل و ضمانت: تحویل نقشه چون‌ساخت؛ آب‌بندی و اجرای نما ۳ سال از طرف شرکت گارانتی دارد.
مزایا و معایب نمای کرتین وال
| مزایا | معایب و راه کنترل |
|---|---|
| نمای یکپارچه و مدرن | هزینه اولیه بیشتر از نماهای سنتی |
| نور طبیعی بیشتر | گرمای تابستانی و خیرگی؛ با شیشه Low-E و سایه‌بان کنترل می‌شود |
| وزن کم نسبت به نمای سنگ و آجر | حریم خصوصی کمتر؛ شیشه رفلکس یا مات |
| اجرای خشک و سریع | نیاز به محاسبات و تیم متخصص؛ اجرای نادرست به نشت آب می‌رسد |
| عایق صوت و حرارت با شیشه دوجداره | شستشوی دوره‌ای در ارتفاع |
| نگهداری کم و عمر بالا | تعویض شیشه شکسته نیاز به تجهیزات دارد |
رفتار در زلزله: کرتین والی که درز حرکتی و اتصالات کشویی درست داشته باشد، تغییر شکل طبقات را تحمل می‌کند؛ مشکل زمانی است که شیشه به قاب گیر کند.
هزینه اجرای نمای کرتین وال
هزینه کرتین وال به ازای هر متر مربع محاسبه می‌شود و پنج عامل بیشترین اثر را دارند:
- سیستم نما (فیس‌کپ اقتصادی‌ترین و استپ یونیت گران‌ترین است)
- عمق و وزن لامل
- نوع و ضخامت شیشه (سکوریت، لمینت، Low-E)
- تعداد بازشوها و پانل‌های اسپندرال
- ارتفاع ساختمان و شرایط دسترسی (داربست، جرثقیل، گندوله)
جدول قیمت به‌روز هر سیستم در صفحه قیمت نمای کرتین وال ۱۴۰۵ آمده است. برای قیمت دقیق، نقشه نما یا ابعاد تقریبی را برای ما بفرستید تا پیش‌فاکتور رسمی دریافت کنید.
پروژه‌های کرتین وال قطب‌نما در تهران
| پروژه | سیستم | متراژ | مکان | سال/تاریخ اجرا |
|---|---|---|---|---|
| پارک سنتر فرمانیه | فیس‌کپ و یوچنل | ۲۱۰۰ متر مربع | فرمانیه، تهران | ۱۷ بهمن ۱۳۹۴ |
| برج دانا — پهنه C | یوچنل | ۹۸۰ متر مربع | تهران | ۱۳۹۷ |
| روبان نور قیطریه | یوچنل | ۱۴۰۰ متر مربع | قیطریه، تهران | ۱۳ آذر ۱۳۹۹ |
| دانشگاه شهید بهشتی | فیس‌کپ | ۱۱۵۰ متر مربع | تهران | ۲۹ شهریور ۱۳۹۹ |
نصب شیشه و لامل در یکی از پروژه‌های قطب‌نما
تیم طراحی و اجرای قطب‌نما
گروه صنعتی قطب‌نما (شرکت قطب نما گستر ایرانیان) با ۱۲ سال سابقه در تولید درب و پنجره آلومینیومی و اجرای نمای شیشه‌ای فعالیت دارد و ۴ پروژه نمای کرتین وال آن در بخش پروژه‌ها معرفی شده است. مدیریت پروژه‌ها با سامان مهربان، مدیرعامل، و سیدامیر سیفی خشت مسجدی، رئیس هیئت‌مدیره است. مسئول طراحی و محاسبات پروژه‌ها مهندس سیفی است. درباره قطب‌نما
سوالات متداول نمای کرتین وال
آیا نمای کرتین وال برای مناطق زلزله‌خیز مناسب است؟
بله، اگر برای جابه‌جایی نسبی طبقات محاسبه شود و درز حرکتی و اتصالات کشویی داشته باشد. وزن کم آن هم نیروی زلزله را کمتر می‌کند.
تفاوت فیس‌کپ و فریم‌لس چیست؟
در فیس‌کپ شیشه با پرشر پلیت و کاور کپ می‌شود و خطوط قاب از بیرون پیداست؛ در فریم‌لس شیشه با سیلیکون سازه‌ای چسبیده می‌شود و نما یکپارچه شیشه است. فیس‌کپ ارزان‌تر و فریم‌لس مدرن‌تر است.
آیا روی ساختمان قدیمی هم می‌شود کرتین وال اجرا کرد؟
بله، به شرطی که لبه سقف‌ها برای نصب براکت ظرفیت کافی داشته باشند. قبل از طراحی، مهندس سازه این را بررسی می‌کند.
آیا کرتین وال عایق صوت و حرارت است؟
با شیشه دوجداره، گسکت EPDM و آب‌بندی درست بله؛ برای عملکرد بهتر از شیشه Low-E و برای صدا از شیشه لمینت استفاده می‌شود. بیشتر: عایق‌بندی نمای کرتین وال.
تفاوت کرتین وال و ترمال بریک چیست؟
ترمال بریک پروفیل پنجره‌ای است که داخل دیوار نصب می‌شود؛ کرتین وال پوسته بیرونی کل نماست. در کرتین وال هم می‌توان از پروفیل با قطع حرارتی استفاده کرد.
اجرای کرتین وال چقدر طول می‌کشد؟
بسته به مساحت و نقشه‌های اجرایی از ۲ ماه تا ۱ سال؛ برای ساختمان‌های ۵ طبقه به بالا روش یونیتایز پیشنهاد می‌شود. تأمین شیشه معمولاً طولانی‌ترین بخش است.
هزینه نمای کرتین وال به چه چیزی بستگی دارد؟
به سیستم، لامل، شیشه، بازشوها و ارتفاع ساختمان. جدول قیمت به‌روز در قیمت نمای کرتین وال.
